Aşağıda, bir «IEC 61850 Sunucusunun» nasıl oluşturulacağı ve IEC 61131 uygulamasındaki global değişkenlere bağlanabilen mantıksal düğümler, veri nesneleri ve veri öznitelikleri ile IEC 61850 veri modelinin nasıl yapılandırılacağı açıklanmaktadır. Başlangıç noktası AC500 CPU'ya sahip yeni veya mevcut bir projedir.
IEC 61850 Sunucu Ekleme

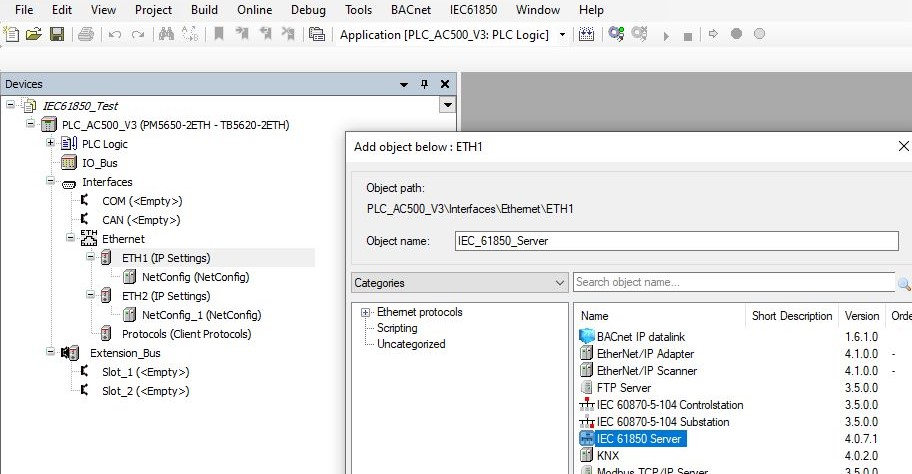

MMS sunucusunun hangi IP adresini kullanması gerektiğine bağlı olarak Ethernet portunun «ETH1» veya «ETH2» altına bir «IEC 61850 Server» nesnesi ekleyin. «ETH1» ve «ETH2» adreslerinin IP adresleri «IP-Configuration» aracı ile yapılandırılır.
GOOSE Yayıncı ve Abone IP adresinden bağımsızdır. Bunun yerine, Ethernet MAC adresleri GOOSE Yayıncı ve/veya Abone'de yapılandırılmalıdır. Örnek B'deki gibi sadece GOOSE yapılandırılmış olsa bile, herhangi bir Ethernet portunun altına yerleştirilebilecek bir «IEC 61850 Sunucusu» gereklidir.

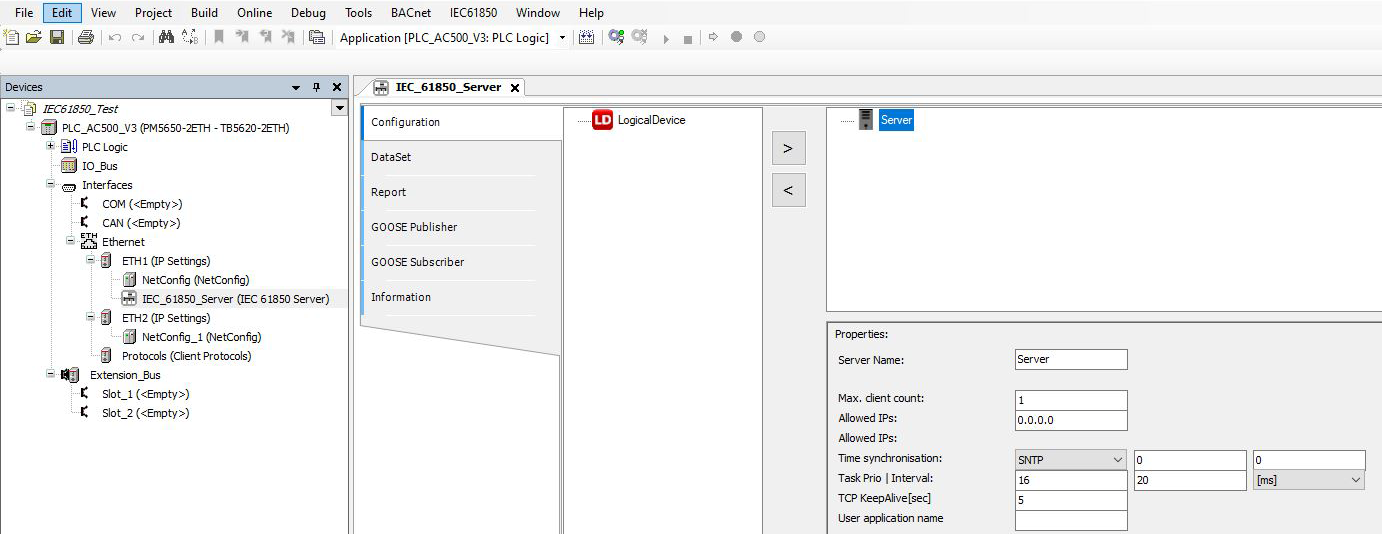

«IEC 61850 Sunucusunun özellikleri» yapılandırılabilir. Temel işlevsellik için varsayılan değerler kullanılabilir.
|
Mülkiyet |
Açıklama |
|---|---|
|
Sunucu Adı |
Sunucunun adı. |
|
Maks. müşteri sayısı |
IED'ye bağlanabilecek maksimum istemci sayısı, olası değerler: 1, 2, 3, 4, 5 |
|
İzin Verilen IP'ler |
İstemciler için izin verilen IP'ler 1...5. Varsayılan değer 0.0.0.0'dır. 0.0.0.0'a eşit olan bir IP adresi, IP adresi geçerlilik testinin yapılmayacağı anlamına gelir. Yukarıda birden fazla istemci bağlantısı seçildiyse, her biri için ek IP'ler yapılandırılmalıdır. Bir IP adresi 0.0.0.0 ile parametrelendirilir parametrelendirilmez, bağlı tüm istemciler için test devre dışı bırakılır. |
|
Zaman senkronizasyonu |
Seçim: SNTP SNTP (mümkün olan tek seçenek): (S)NTP zaman senkronizasyonu Aşağıdaki değerler yalnızca PLC zamanı UTC zamanı olarak yorumlanıyorsa kullanılmalıdır: 1. Giriş alanı Saat dilimi: Greenwich (GMT) ile lokal saat arasındaki ofset (örneğin Almanya için 1 saat). Değer -12 ile +14 arasında sınırlandırılmıştır. 2. Giriş alanı: DLS Modu: Gün ışığı tasarrufu. Olası değerler:
|
|
Task Önceliği I Aralık |
Generate IEC 61850 kodu tarafından oluşturulacak olan task: 1. Giriş alanı - önceliğin girilmesi, 2. Giriş alanı - aralığın ms cinsinden girilmesi. |
|
TCP KeepAlive [sn] |
KeepAlive, istemci ile bağlantıyı kontrol etmek içindir. |
|
Kullanıcı uygulama adı |
Optimize edilmiş GOOSE performansı için kullanıcı uygulamasının adını girin. IEC 61850 task’ı aşağıdaki sırayla yürütülecektir: 1. GOOSE Abonesi 2. Kullanıcı uygulaması 3. GOOSE Publisher ve MMS raporlama Bu alan boşsa, kullanıcı uygulaması (adım 2) IEC 61850 task’ı tarafından değil, standart task tarafından çağrılacaktır. İki task eşzamansızdır ve daha düşük performansa yol açabilir. |
Sunucu, «LogicalDevice», mantıksal düğümler, veri nesneleri ve veri özniteliklerinden oluşan IEC 61850 veri modelini oluşturmak için kök nesnedir.
LogicalDevice ekleyin
«LogicalDevice» öğesini sol pencereden seçerek ve «>» ok düğmesiyle sunucunun altına ekleyerek ekleyin.
Mantıksal cihazın aşağıdaki özellikleri yapılandırılabilir.
|
Mülkiyet |
Açıklama |
|---|---|
|
Cihaz Adı |
LogicalDevice'ın adı |
Mantıksal düğümler ekleme

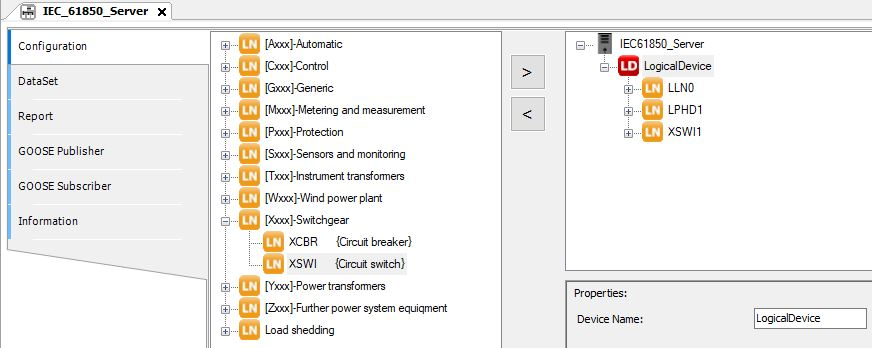

İki standart mantıksal düğüm («LLN0» ve «LPHD1») otomatik olarak eklenir. Diğer mantıksal düğümler (örneğin «XSWI») sol pencereden seçilerek ve «>» ok düğmesi ile mantıksal cihazın altına eklenerek eklenebilir.
Mantıksal cihazın aşağıdaki özellikleri yapılandırılabilir.
|
Mülkiyet |
Açıklama |
|---|---|
|
Düğüm öneki |
Seçilen LNC örneği için isteğe bağlı önek. Önek, sunucu ağacında LN adının önüne konur. |
|
Mantıksal Düğüm dizini |
Aynı mantıksal düğüm türünün çeşitli örnekleri arasında ayrım yapmak için dizin. Otomatik olarak 1'den başlayarak artan sırayla atanır. Manuel olarak değiştirilirse, kopyalardan kaçınılmalıdır. |
Veri nesneleri ekleme

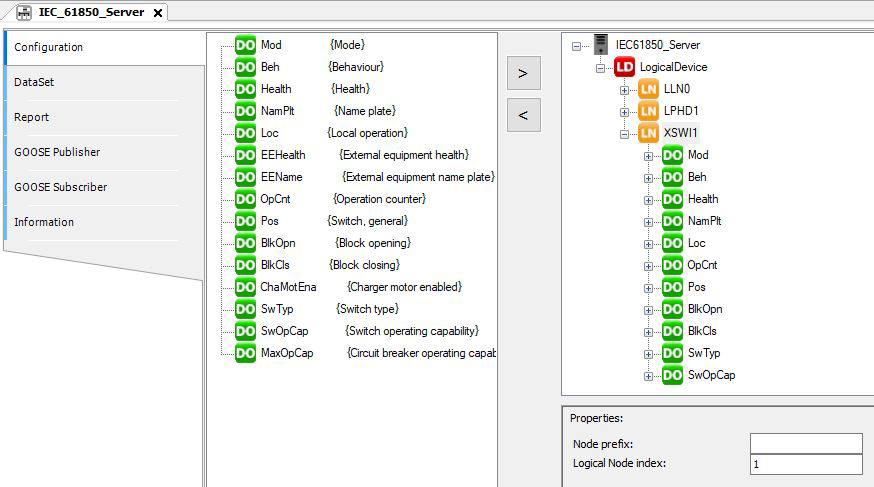

Mantıksal düğümler, zorunlu veri nesneleriyle birlikte «DO» adresinde örneklendirilir. İsteğe bağlı veri nesneleri, sol pencereden seçilerek ve «>» düğmesi ile mantıksal düğümün altına eklenerek eklenebilir.
Veri nesnelerinin yapılandırılacak hiçbir özelliği yoktur.
Değişkenlere veri öznitelikleri ve eşleme ekleme

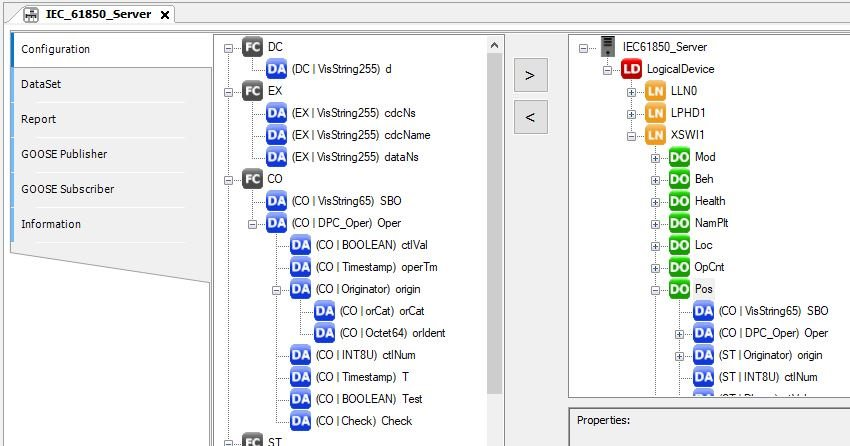

Veri nesneleri, zorunlu veri öznitelikleriyle birlikte «DA» adresinde örneklendirilir. İsteğe bağlı veri nitelikleri, sol pencereden seçilerek ve «>» düğmesi ile veri nesnesinin altına eklenerek eklenebilir.

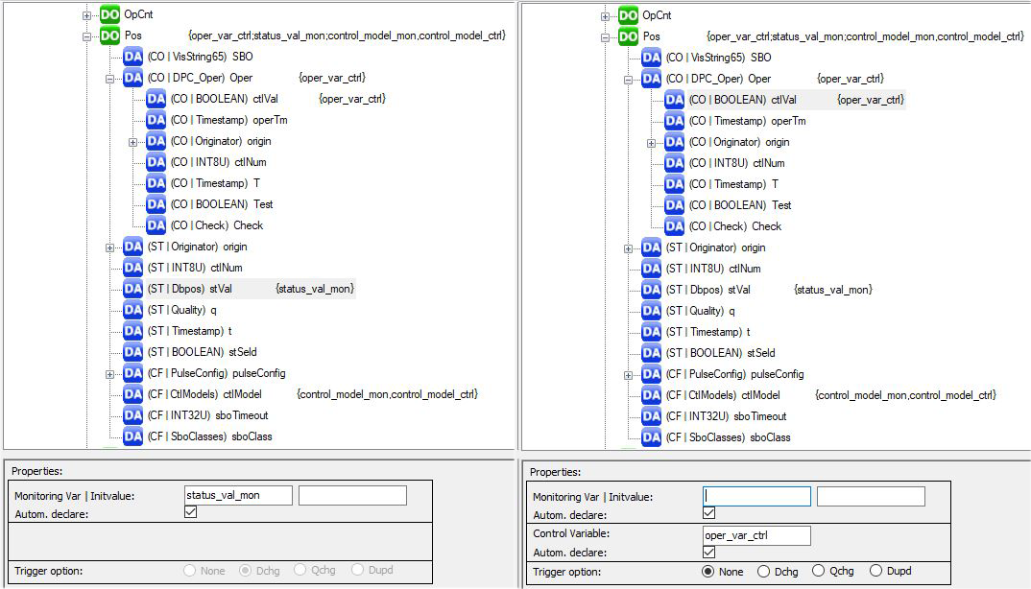

Veri öznitelikleri IEC 61131 uygulamasındaki değişkenlerle aşağıdaki özelliklerle eşleştirilebilir.
|
Mülkiyet |
Açıklama |
|---|---|
|
İzleme Var I Başlangıç Değeri |
AC500 tarafından yazılabilen ve bir IEC 61850 istemcisi tarafından okunabilen izleme değişkeninin adı, örneğin bir anahtar konumunun durumu stVal / İsteğe bağlı olarak bir başlangıç değeri tanımlanabilir. |
|
Kontrol Değişkeni |
IEC 61850 istemcisinden yazılabilen ve AC500 tarafından okunabilen kontrol değişkeninin adı, örneğin bir anahtar komutu Oper.ctlVal. |
|
Otomatik. beyan et |
Autom. declare onay kutusunu etkinleştirerek değişken IEC 61850 yapılandırıcı tarafından bildirilir ve IEC 61850 sunucusunun kodu oluşturulduktan sonra IEC61850_Generated_GVL (IEC61850 oluşturulan POUs klasörünün) içinde saklanır. Otomatik olarak bildirilmezse, değişken kullanıcı tarafından bildirilmelidir. Bunun yerine, bir IO noktası izleme veya kontrol değişkeni olarak seçilebilir. |
|
Tetikleme seçenekleri |
Tetikleyici seçenekleri ile bir raporu tetikleyebilecek olayları seçersiniz. Seçilen tetikleme seçeneği durum çubuğunda görüntülenir. |
