IEC 61850 editörünün « GOOSE Subscriber» sekmesinde GOOSE mesajlarının alınması için ayarları yaparsınız.
NOT
Bir «DataSet'in» özniteliklerinin sırası, GOOSE mesajlarının alınması ve gönderilmesi için önemlidir. GOOSE iletişimi için gönderici ve alıcıdan gelen girdilerin türü ve sırası aynı olmalıdır.
NOT
Bir IED'den GOOSE mesajı almak için, gönderici ve alıcı aşağıdaki giriş alanlarında aynı ayarlara sahip olmalıdır:
-
«APPID»
-
«GOOSE KİMLİĞİ»
-
«DataSet» yapısı (özniteliklerin sırası ve veri türü ile ilgili olarak).

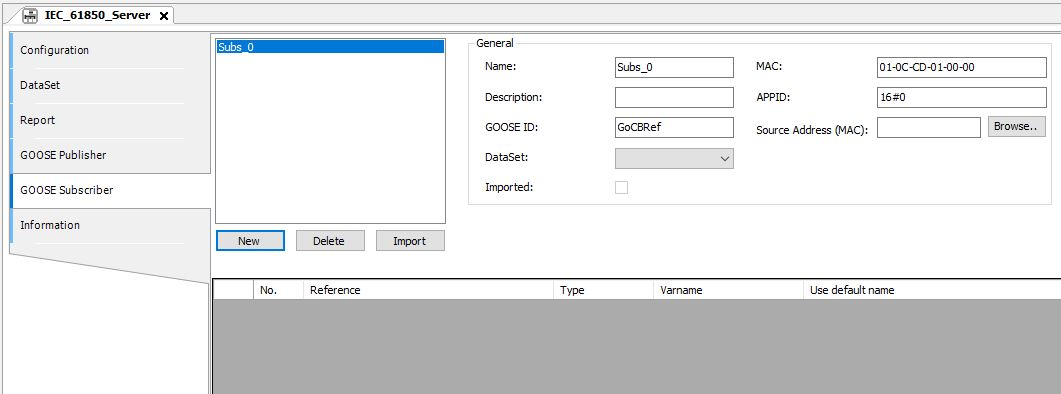

Bu sekmenin bölümleri:
Sol kısımdaki GOOSE kontrol bloklarının listesi.
Düğmeler:
-
[Yeni]: Yeni bir GOOSE kontrol bloğu oluşturun.
-
[Sil]: Seçilen GOOSE kontrol bloğunu silin.
-
[İthalat]: SCL formatında bir GOOSE kontrol bloğunu içe aktarın.
Üst orta kısımdaki Genel ayarlar:
|
Ayar |
Açıklama |
|---|---|
|
İsim |
GOOSE kontrol bloğunun adı, düzenlenebilir. |
|
Açıklama |
GOOSE kontrol bloğunun açıklaması. |
|
GOOSE KİMLİĞİ |
GOOSE kontrol bloğunun benzersiz karakter dizisi, düzenlenebilir. |
|
DataSet |
GOOSE mesajı olarak gönderilen veri seti. |
|
MAC |
Çok noktaya yayın adresleme GOOSE mesajlarını göndermek için çok noktaya yayın adresleme kullanılır. Adresleme, tüm bir cihaz grubunun birbiriyle veri alışverişi yapmasını sağlar. Gereklilik: Farklı cihaz gruplarının benzersiz adres tahsisi. Geçerli değer aralığı: 01-0C-CD-01-00-00....01-0C-CD-01-01-FF |
|
APPID |
Uygulama-ID Bir GOOSE kontrol bloğunun sistem genelinde benzersiz tanımlaması için numara. GOOSE telgraflarını değiş tokuş etmek için bu numara gönderici ve alıcı için aynı olmalıdır. Geçerli değer aralığı: 0 ... 4095 |
|
Kaynak Adresi (MAC) |
[Gözat...] düğmesi: Ağda bir Ethernet bağlantı noktası arar. Gereksinim - PLC'ye giden mevcut bir ağ yolu. |
GOOSE mesajlarını sağ alt kısımdaki global değişkenlere atamak için liste.
Seçilen veri setindeki tüm öznitelikler bu listede listelenir. Gelen GOOSE mesajlarını global CODESYS değişkenlerine atayabilirsiniz. Bunun için listeden istediğiniz niteliği seçin ve «Varname» sütununda bir global değişkenin adını düzenleyin. Yeni bir değişken adı düzenlerseniz global bir değişken oluşturulur, «Varsayılan adı kullan» onay kutusunu etkinleştirirseniz otomatik olarak bir değişken adı oluşturulur. Bu değişken gelen GOOSE mesajları tarafından yazılacaktır.
Değişkenler, «IEC 61850 Sunucusu» kodu oluşturulduktan sonra «IEC61850_Generated_GVL» ( «IEC61850 Generated POUs» klasöründe) saklanacaktır.
