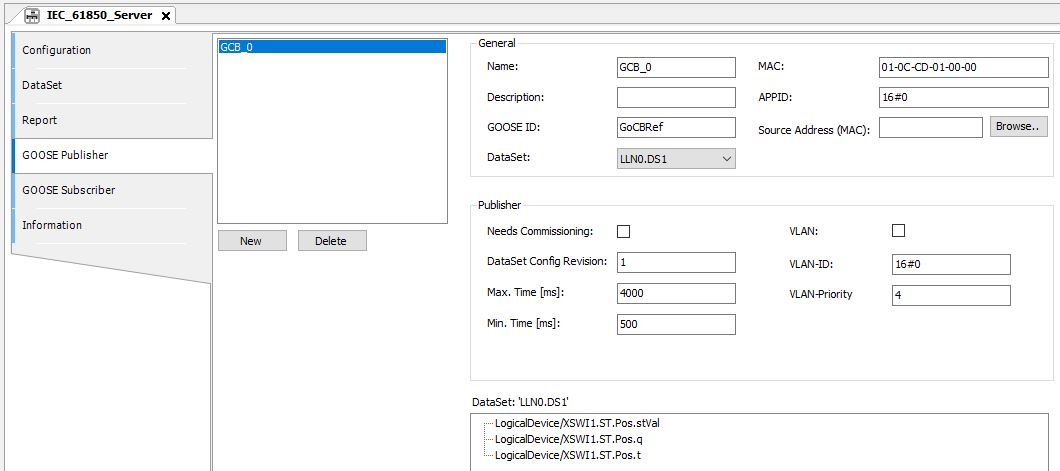

IEC 61850 düzenleyicisinin «GOOSE Publisher» sekmesinde GOOSE mesajları oluşturabilir, düzenleyebilir ve silebilirsiniz. Seçilen veri setinde bir değer değişirse, bir GOOSE mesajı gönderilir.
NOT
Bir «DataSet'in» özniteliklerinin sırası, GOOSE mesajlarının alınması ve gönderilmesi için önemlidir. GOOSE iletişimi için gönderici ve alıcıdan gelen girdilerin türü ve sırası aynı olmalıdır.
NOT
Bir IED'den GOOSE mesajı almak için, gönderici ve alıcı aşağıdaki giriş alanlarında aynı ayarlara sahip olmalıdır:
-
«APPID»
-
«GOOSE KİMLİĞİ»
-
«DataSet» yapısı (özniteliklerin sırası ve veri türü ile ilgili olarak).
Veri seti gönderildikten sonra 500 ms'lik bir zaman aralığından sonra tekrar gönderilir. Tekrarlama süresi daha sonra iki katına çıkar ve veri seti tekrar gönderilir. Veri seti, «Tekrarlama Süresi» giriş alanında ayarlanan değere ulaşılana kadar tekrar tekrar gönderilir. Veri seti daha sonra «Tekrarlama Süresi» aralığında tekrar gönderilir.
Sekmenin bölümleri:
Sol kısımdaki GOOSE kontrol bloklarının (GCB) listesi.
GOOSE kontrol bloğu bir GOOSE mesajıdır.
Düğmeler:
-
[Yeni]: Yeni bir GOOSE kontrol bloğu oluşturun.
-
[Sil]: Seçilen GOOSE kontrol bloğunu silin.
Sağ üst kısımdaki Genel ayarlar:
|
Ayar |
Açıklama |
|---|---|
|
İsim |
GOOSE kontrol bloğunun adı, düzenlenebilir. |
|
Açıklama |
GOOSE kontrol bloğunun açıklaması. |
|
GOOSE KİMLİĞİ |
GOOSE kontrol bloğunun benzersiz karakter dizisi, düzenlenebilir. |
|
DataSet |
GOOSE mesajı olarak gönderilen veri seti. |
|
MAC |
Çok noktaya yayın adresleme GOOSE mesajlarını göndermek için çok noktaya yayın adresleme kullanılır. Adresleme, tüm bir cihaz grubunun birbiriyle veri alışverişi yapmasını sağlar. Gereklilik: Farklı cihaz gruplarının benzersiz adres tahsisi. Geçerli değer aralığı: 01-0C-CD-01-00-00....01-0C-CD-01-01-FF |
|
APPID |
Uygulama-ID Bir GOOSE kontrol bloğunun sistem genelinde benzersiz tanımlaması için numara. GOOSE telgraflarını değiş tokuş etmek için bu numara gönderici ve alıcı için aynı olmalıdır. Geçerli değer aralığı: 0 ... 4095 |
|
Kaynak Adresi (MAC) |
düğmesine göz atın: Ağda bir Ethernet bağlantı noktası arar. Gereksinim - PLC'ye giden mevcut bir ağ yolu. |
Sağ orta kısımdaki GOOSE Publisher ayarları.
|
Ayar |
Açıklama |
|---|---|
|
İhtiyaçların Devreye Alınması |
Kontrol bloğunun kontrol edilmesi gerekip gerekmediğini belirtir. Değer yapılandırıcıdan sağlanır. Bayrağın kullanımı müşteriye özeldir. |
|
DataSet Yapılandırma Revizyonu |
GOOSE kontrol bloğunun sürümünü içeren tamsayı değeri. |
|
Max. Zaman [ms] |
«timeAllowedtoLive» yavaş yeniden iletim aşaması için (yeni değer yok). «timeAllowedtoLive» = 2 * yeniden gönderme süresi. |
|
Min. Zaman [ms] |
Değerlerin değiştirilmesinden sonra ilk paketin yeniden gönderilme süresi. «timeAllowedtoLive» = 2 * resend-time, Bu değer IEC61850 task’ının döngü süresinden büyük olmalıdır. |
|
VLAN |
'Sanal Lokal Alan Ağı' Fiziksel bir ağ içindeki mantıksal alt ağ. Çok noktaya yayın mesajları geçirilebilir ve filtrelenebilir. Yapılandırma, yönetilen Ethernet anahtarlarında yapılır. «VLAN» onay kutusu etkinleştirilirse, «VLAN-ID» ve «VLAN-Priority» giriş alanlarına, masajların anahtarlar üzerinden geçirilmesiyle ilgili değerler girilebilir. |
|
VLAN-ID |
0 değeri, anahtarın hiçbir filtreleme gerçekleştirmediği yapılandırılmamış bir «VLAN» değeridir. Bu değer, hiçbir mantıksal ağ kurulmaması gerektiğinde önerilir. Geçerli değer aralığı: 0 ... 4095. |
|
VLAN Önceliği |
Yönetilen bir Ethernet anahtarı içindeki mesajlar önceliğe bağlı olarak iletilebilir. Geçerli değer aralığı: 0 ... 7. GOOSE için varsayılan değer: 4. |
Alt kısımdaki GOOSE kontrol bloğuna atanan veri setinin içeriği.
Bir GOOSE kontrol bloğu oluşturun ve bunu bir veri kümesine atayın
-
[Yeni] düğmesini etkinleştirin.
-
«DataSet» seçim listesinden istediğiniz veri setini seçin.
