Ağda bir (S)NTP sunucusu (örn. Meinberg saati) mevcutsa, AC500, MMS ve GOOSE raporlarında doğru durum bitleriyle birlikte ayarlanan doğru zaman bilgisini almak için (S)NTP istemcisi olarak yapılandırılmalıdır. Bu işlem iki adımda gerçekleştirilir:
-

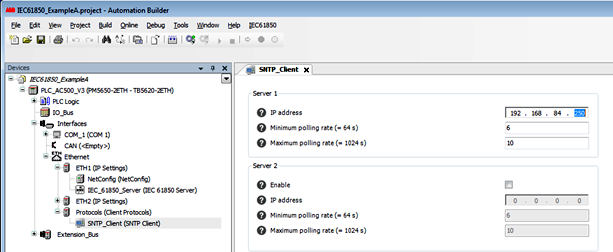

«Protocols» adresinin altına bir (S)NTP istemci düğümü eklenmeli ve (S)NTP sunucusunun IP adresi girilmelidir (bu örnekte 192.168.84.250).
-
Zaman kalitesi bitini ayarlayın «ClockNotSynchronized» IEC 61850 zamanını doğru şekilde ayarlayın. Bu nedenle, bit «fbPmSntpInfo1.SourceInfo1.SrcState» adresinden okunmalı ve IEC 61850 değişkenine «IEC61850_SyncClockOnRTC.xClockNotSynchronized» yazılmalıdır.
Örnek A, her 30 saniyede bir bu zaman kalitesi bitini okuyan ve güncelleyen «prgSNTP» programını içerir.

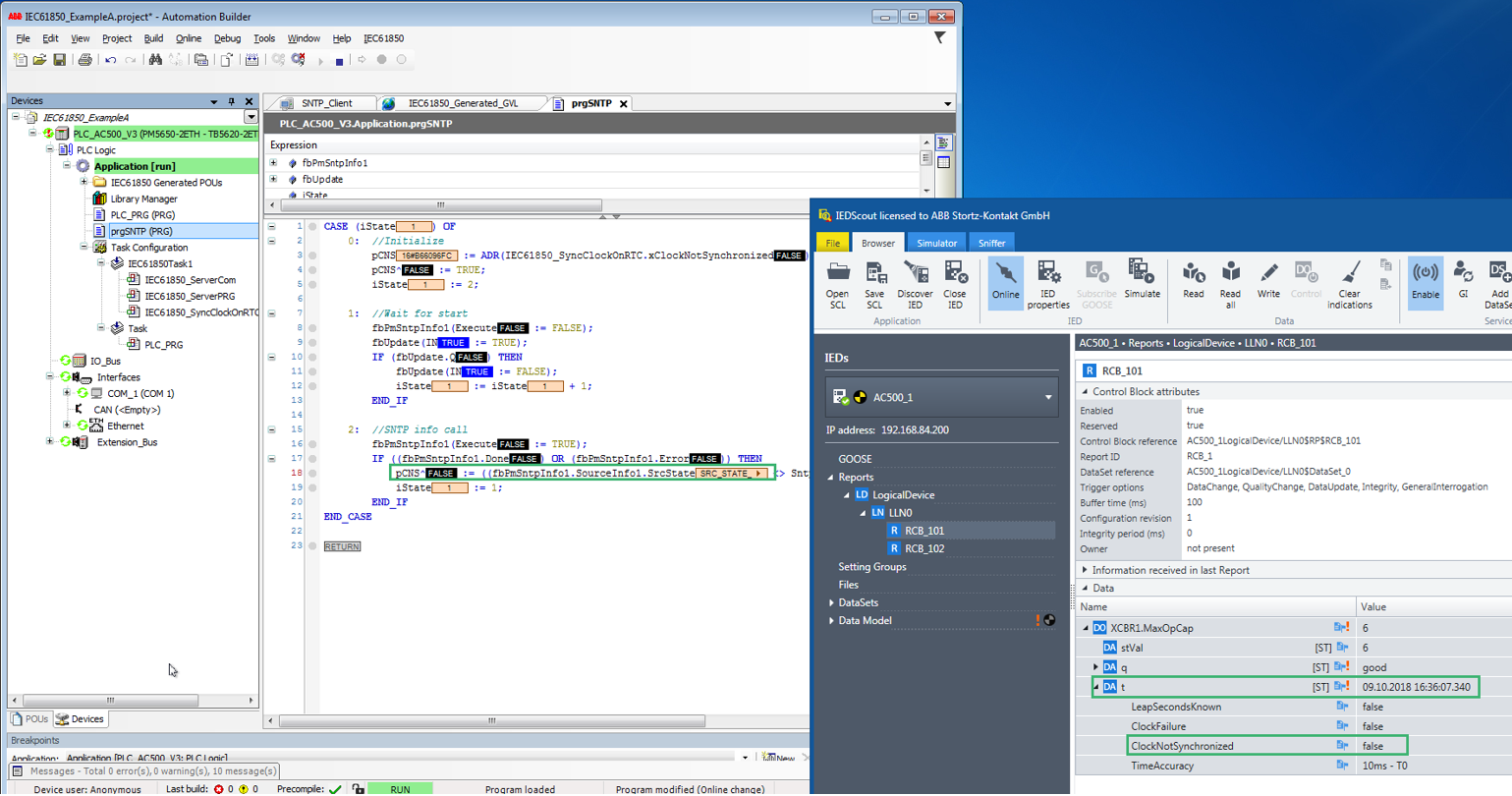

SNTP zamanı doğru çalışıyorsa «ClockNotSynchronized» yanlış olur.

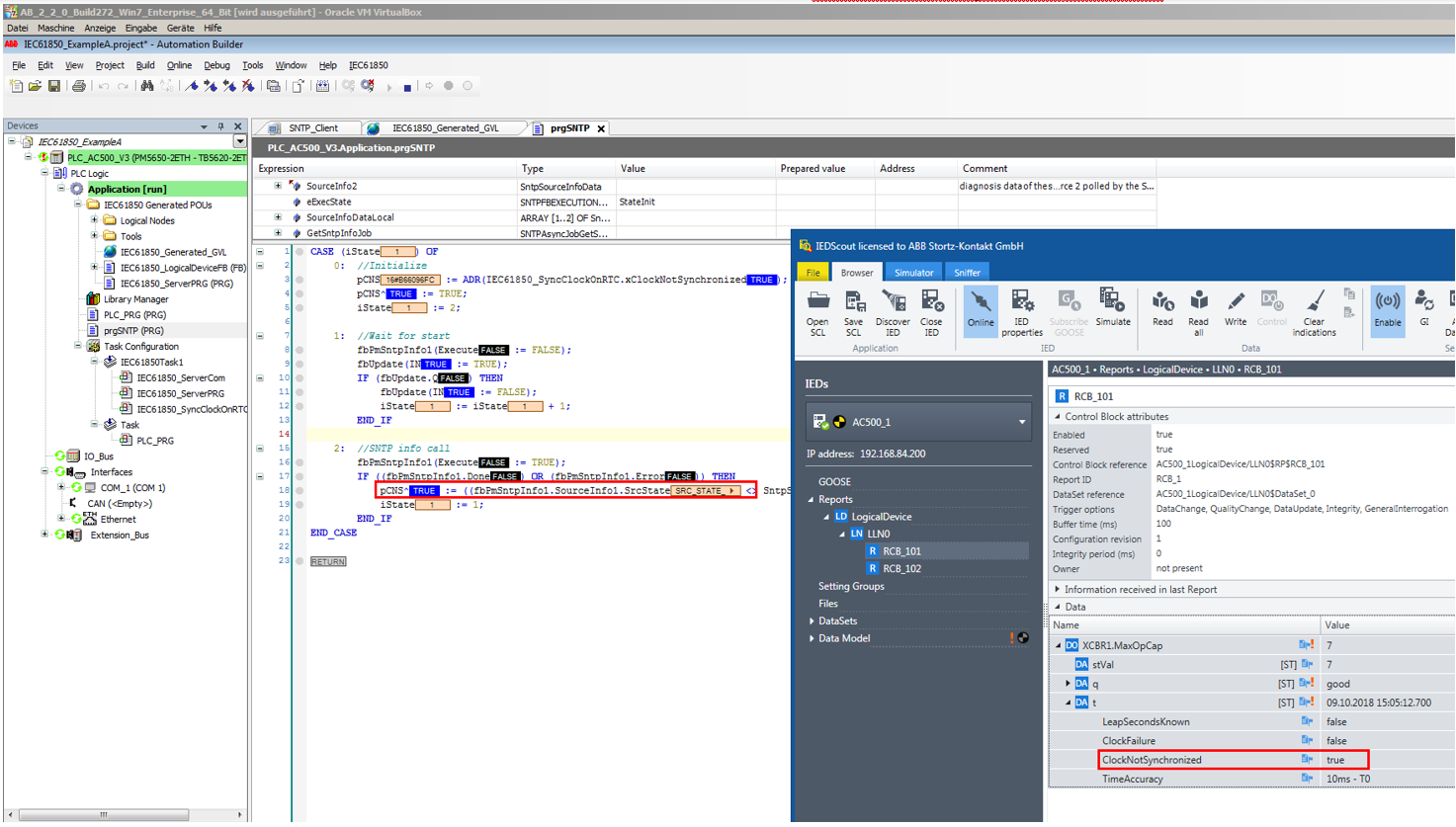

SNTP sunucusu başarısız olursa veya bağlantı kesilirse, «ClockNotSynchronized» true olur.
