DataSet

IEC 61850 düzenleyicisinin sekmesinde veri setleri oluşturmak ve silmek, bir veri setine veri öznitelikleri (DA) ve veri nesneleri (DO) atamak ve mevcut atamaları silmek mümkündür.

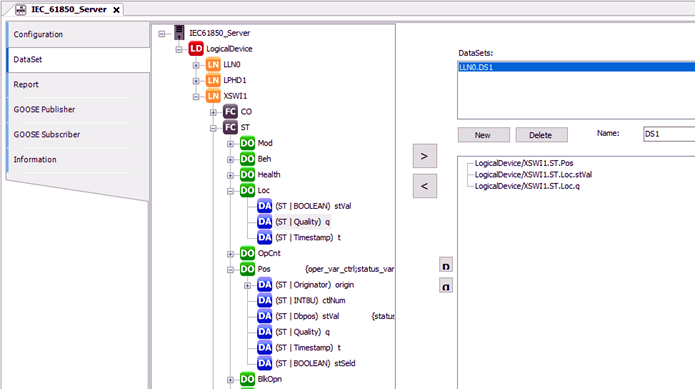

SC_2022_AB_IEC_Dataset

«DataSet» sekmesi ile «LLN0.DS1» veri nesneleri ve veri özniteliklerinden oluşan veri seti.

Sekmenin yapısı

Sol pencere oluşturulan «IEC 61850 Sunucusunu» görüntüler.

⮫ «IEC 61850 sunucusunun mantıksal düğümlerle yapılandırılması»

Sağ kısım veri setlerinin oluşturulması, düzenlenmesi ve silinmesi içindir. Sağ üst pencerede veri setleri listelenir. Sağ alt pencerede, nitelikler ve veri nesneleri sol pencerede seçilerek ve «>» düğmesiyle eklenerek eklenebilir.

Maksimum veri seti sayısı Limitler/teknik veriler bölümünde verilmiştir.

⮫ «Sınırlar/teknik veriler»

Alttaki durum çubuğu, seçilen öğelerle ilgili daha fazla ayrıntı gösterir.

Bir veri kümesinin özniteliklerinin sırası, GOOSE mesajlarının alınması ve gönderilmesi için önemlidir. GOOSE iletişimi için gönderici ve alıcıdan gelen girdilerin türü ve sırası aynı olmalıdır.

⮫ «GOOSE Abonesi»

Düğmeler:

  • [Yeni]: Yeni bir veri seti oluşturun. Bu, «DataSets» bölümünde görüntülenir ve «LLN0.DataSet_Suffix» olarak adlandırılır. Son ek 0'dan başlayarak artırılır (1. Veri seti: LLN0.DataSet_0 ...)

  • [Sil]: Bir veri kümesini silin: «DataSets» bölümünden istediğiniz veri setini seçin ve [Delete] düğmesini etkinleştirin.

  • [>]: Seçilen veri kümesine bir öznitelik veya veri nesnesi atayın. Önce sağ üst pencereden veri setini seçin, ardından sol pencereden özniteliği veya veri nesnesini seçin ve «>» düğmesini etkinleştirin.

  • [<]: Veri kümesinden bir öğeyi siler. Önce sağ üst pencereden veri setini seçin, ardından sağ alt pencereden özniteliği veya veri nesnesini seçin ve «<» düğmesini etkinleştirin.

  • SC_2022_CD_iec_61850_arrow_down: Seçili girişi bir satır yukarı taşır.

  • SC_2022_CD_iec_61850_arrow_up: Seçili girişi bir satır aşağı taşır.

Giriş alanı:

  • «İsim: » Veri setinin adı düzenlenebilir. Ad, «LLN0 önekini alır.».
