İşlemci modülünü DIN rayına monte etmedl-permalink__symbolPermalink
NOT

NOT
NOT
NOT

NOT

NOT

Fonksiyon arızası riski!

Modül DIN rayı üzerinden topraklanır.

DIN rayı, tesisin topraklama konseptine dahil edilmelidir.

Topraklama için sadece metal vidalar kullanın.

eCo_PM_V3_Assbl

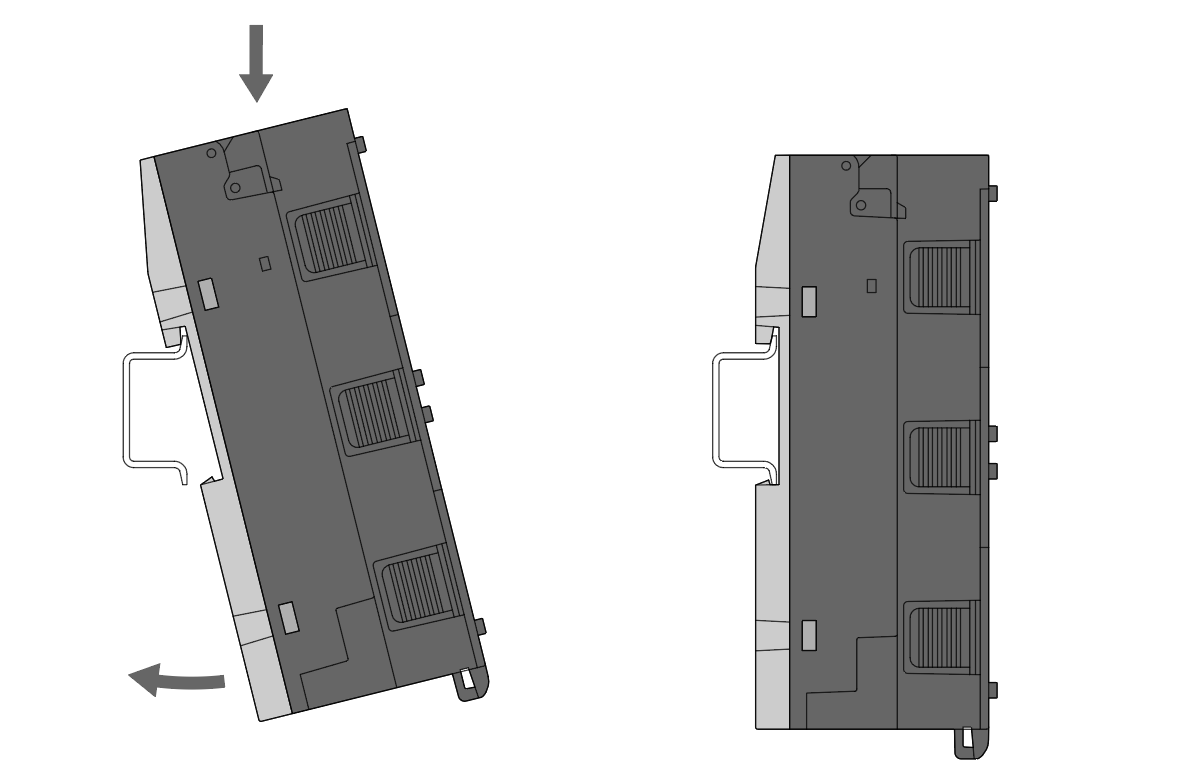

İşlemci modülünü DIN rayının üst kısmına monte edin, ardından aşağıya oturtun.

⮫ Bağlantı için PM50xx'in donanım açıklamasına bakın.
