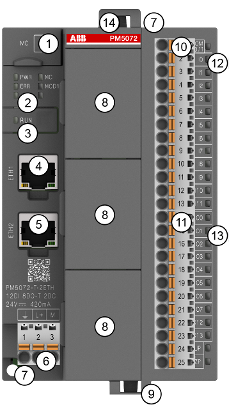

Mikro bellek kartı yuvası
2
İşlemci modülünün durumlarını görüntülemek için 5 LED (Güç, Hata, Çalıştırma, MC, MOD1)
3
ÇALIŞTIR düğmesi
4
Ethernet1 bağlantısı için RJ45 dişi konnektör
5
Ethernet2 bağlantısı için RJ45 dişi konnektör (PM50x2-T-2ETH için mevcuttur)
6
24 V DC güç kaynağı için 3 pimli terminal bloğu
7
Vida montajı için 2 delik
8
Opsiyon kartı yuvası için opsiyon kartı yuvası kapağı (mevcut yuva sayısı CPU tipine göre değişir)
9
Kablo sabitleme
10
Dahili G/Ç'lar için 13 pimli terminal bloğu
11
Dahili G/Ç'lar için 12 pimli terminal bloğu (PM5012-x-ETH'de mevcut değildir)
12
Sinyallerin durumlarını görüntülemek için 12 LED
13
Sinyallerin durumlarını görüntülemek için 10 LED
14
Muhafazanın üst kısmında kablo sabitleme aksesuarı TA5301-CFA (isteğe bağlı)
İşlemci modülü takılabilir terminal blokları ile gösterilmiştir. Bu terminal blokları ayrıca sipariş edilmelidir.
Muhafazanın üst kısmındaki kablo sabitleme aksesuarı isteğe bağlıdır.
Gerilim azaltma sağlamak için lütfen TA5301-CFA kablo sabitleme aksesuarını kullanın.
Ayrıca AC500-eCo G/Ç modülleri için de kullanılabilir.
PM50x2 işlemci modülleri standart olarak opsiyonel kart yuvası kapaklarıyla birlikte tedarik edilir.
İşlemci modülleri için ayrı olarak sipariş edilebilen çeşitli TA51xx seçenek kartları vardır.
Hangi ve kaç opsiyon kartının takılabileceği, ilgili işlemci modülüne bağlıdır.
|
İşlemci modülleri |
Toplam maksimum indirilebilir uygulama boyutu |
Yapılandırılabilir giriş/çıkış |
Dijital girişler |
Dijital çıkışlar |
Güç kaynağı |
Ethernet arayüzler |
Seçenek kartı yuvaları |
|---|---|---|---|---|---|---|---|
|
Temel CPU'lar |
|||||||
|
PM5012-T-ETH |
1 MB Bunun için 256 kB kullanıcı program kodu ve dinamik olarak tahsis edilen veriler için |
- |
6 |
4 (Transistör) |
24 V DC |
1 |
1 |
|
PM5012-R-ETH |
1 MB Bunun için 256 kB kullanıcı program kodu ve dinamik olarak tahsis edilen veriler için |
- |
6 |
4 (Röle) |
24 V DC |
1 |
1 |
|
Standart CPU'lar |
|||||||
|
PM5032-T-ETH |
5 MB Bunun için 512 kB kullanıcı program kodu ve dinamik olarak tahsis edilen veriler için |
2 (Transistör) |
12 |
8 (Transistör) |
24 V DC |
1 |
2 |
|
PM5032-R-ETH |
5 MB Bunun için 512 kB kullanıcı program kodu ve dinamik olarak tahsis edilen veriler için |
2 (Transistör) |
12 |
6 (Röle) |
24 V DC |
1 |
2 |
|
PM5052-T-ETH |
7 MB Bunun için 768 kB kullanıcı program kodu ve dinamik olarak tahsis edilen veriler için |
2 (Transistör) |
12 |
8 (Transistör) |
24 V DC |
1 |
3 |
|
PM5052-R-ETH |
7 MB Bunun için 768 kB kullanıcı program kodu ve dinamik olarak tahsis edilen veriler için |
2 (Transistör) |
12 |
6 (Röle) |
24 V DC |
1 |
3 |
|
Profesyonel CPU'lar |
|||||||
|
PM5072-T-2ETH |
9 MB Bunun için 1 MB kullanıcı program kodu ve dinamik olarak tahsis edilen veriler için |
2 (Transistör) |
12 |
8 (Transistör) |
24 V DC |
2 |
3 |
|
PM5072-T-2ETHW *) |
9 MB Bunun için 1 MB kullanıcı program kodu ve dinamik olarak tahsis edilen veriler için |
2 (Transistör) |
12 |
8 (Transistör) |
24 V DC |
2 |
3 |
|
PM5082-T-2ETH |
9 MB Bunun için 1 MB kullanıcı program kodu ve dinamik olarak tahsis edilen veriler için |
2 (Transistör) |
12 |
8 (Transistör) |
24 V DC |
2 |
3 |
|
PM5092-T-2ETH |
9 MB Bunun için 1 MB kullanıcı program kodu ve dinamik olarak tahsis edilen veriler için |
2 (Transistör) |
12 |
8 (Transistör) |
24 V DC |
2 |
3 |
*) W = geniş sıcaklık aralığı
-
