Bellek kartının hazırlanmasıdl-permalink__symbolPermalink

⮫ MC5141 - hafıza kartı

⮫ MC5102 - adaptörlü mikro bellek kartı

Firmware paketleri ‎⮫ ABB web sitesi adresinden indirilebilir veya Automation Builder adresinden dışa aktarılabilir.

Automation Builder adresinde, yalnızca aygıt yazılımını mı yoksa ek olarak önyükleme projesini de mi dışa aktarmak istediğinizi seçebilirsiniz. Önyükleme projesi henüz mevcut değilse, otomatik olarak oluşturulacaktır.

Bellek kartı PLC'nin donanım yazılımını, iletişim modüllerinin donanım yazılımını, uygulamayı, görselleştirmeleri ve ilgili tüm nesneleri (metin listeleri gibi) içerecektir.

  1. Res. 287: Örnek

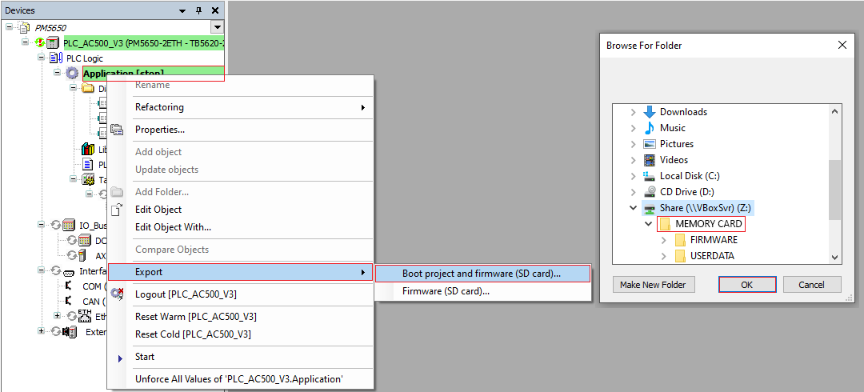

    Application_Export_Boot_Project_and_Firmware

    Aygıt ağacında «Application» öğesine sağ tıklayın.

  2. «Export  Boot project and firmware» veya «Export  Firmware» öğesini seçin.

  3. Dışa aktarma klasörü için bir konum seçin.

    [Yeni Klasör Oluştur] öğesini seçin ve "MEMORY CARD" yazın.

  4. Klasörü eklemek için [OK] öğesini seçin.

  5. Klasörü seçin «HAFIZA KARTI».

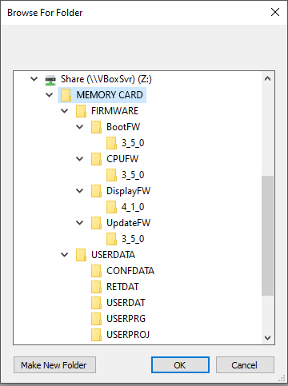

    SD_Card_Structure

    "HAFIZA KARTI" yapısı oluşturuldu ve aygıt yazılımı ve uygulama dışa aktarıldı.

    Oluşturulan "MEMORY CARD" klasörü kullanıcı verilerini, kalıcı verileri, yapılandırma verilerini, güvenlik PLC güç daldırma verilerini ve güvenlik PLC şifresini içermez.

    Kullanılan uygulama gerektiriyorsa bu verileri ekleyin.

  6. "MEMORY CARD" klasörünün tüm alt klasörlerini ve dosyalarını bir bellek kartına kopyalayın.

    Kopyalama işlemi, bellek kartı işlemci modülüne takılıyken Automation Builder yazılımı ile veya uygun bir bellek kartı yuvasına sahip PC ile gerçekleştirilebilir.

Automation Builder yazılımı ile kopyalama işlemi

  1. Bellek kartını işlemci modülüne takın.

  2. Bilgisayarı bir Ethernet kablosuyla işlemci modülüne bağlayın.

  3. Automation Builder adresinde işlemci modülünde oturum açın.

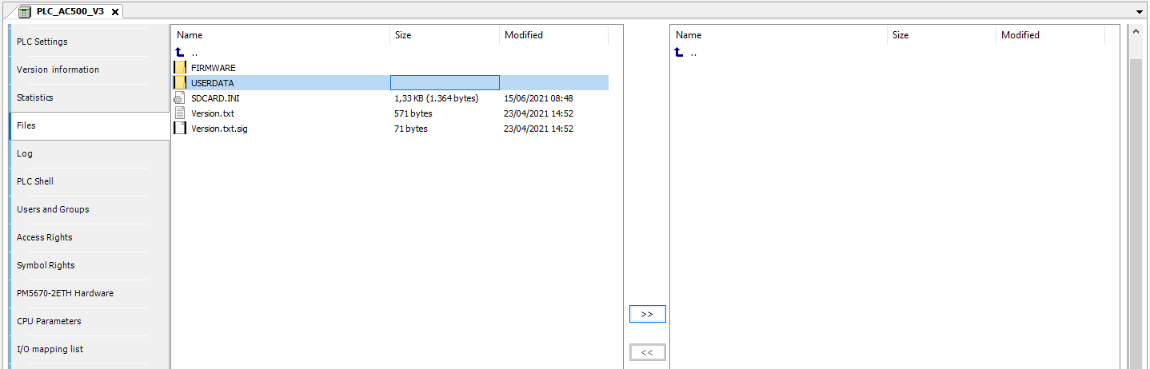

  4. Copy_with_AB_software

    Cihaz ağacında işlemci modülüne çift tıklayın ve «Files» öğesini seçin.

  5. Sağ tarafta, "sdcard" klasörünü seçin ve açın.

  6. Sol tarafta, BELLEK KARTI klasörünün tüm alt klasörlerini ve dosyalarını seçin, ancak klasörün kendisini seçmeyin.

  7. Seçilen tüm alt klasörleri ve dosyaları sol taraftan Copy_Clicking öğesine tıklayarak sağ taraftaki bellek kartına kopyalayın.

Bilgisayarda kopyalama işlemi

  1. Bellek kartını PC'ye takın.

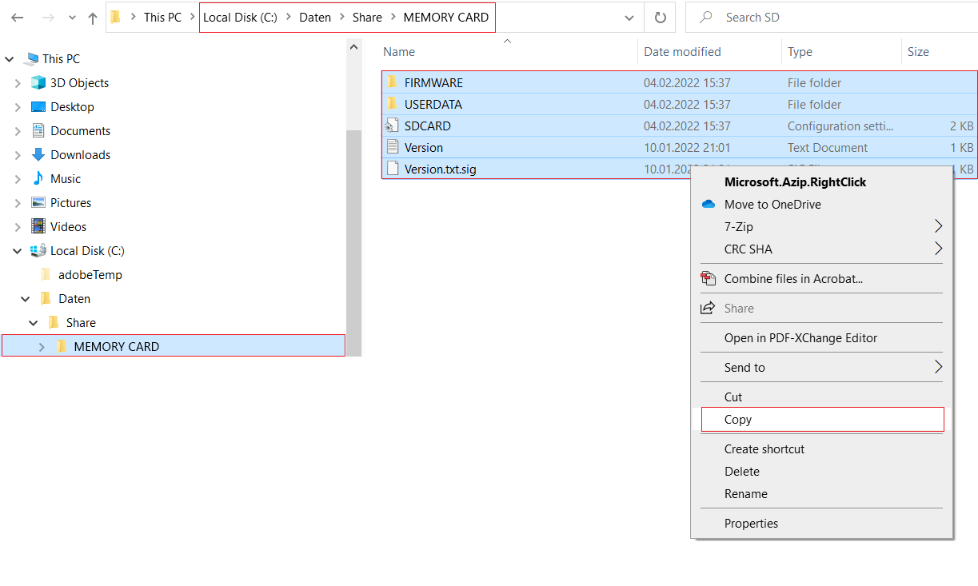

  2. Copy _Notebook

    "MEMORY CARD" klasörünün tüm alt klasörlerini ve dosyalarını işaretleyin, ancak "MEMORY CARD" klasörünün kendisini işaretlemeyin ve bunları kopyalayın.

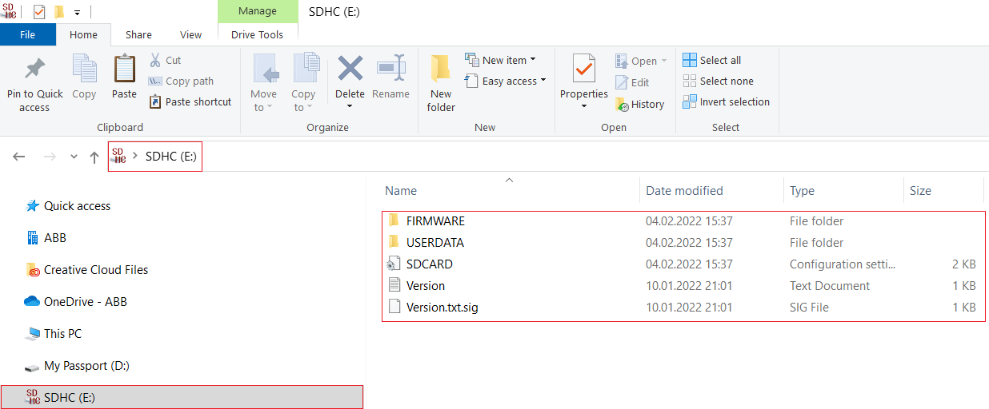

  3. Paste_Notebook

    Bellek kartını seçin ve kopyalanan alt klasörleri ve dosyaları yapıştırın.
