Bir BACnet cihazı, hizmetleri oluşturmak için gerekli olan «BACnet Birlikte Çalışabilirlik Yapı Taşları» (BIBB) ile tanımlanabilir. Farklı alanlarda gruplandırılmışlardır:
-
«Veri Paylaşımı» (DS)
-
«Alarm ve Olay Yönetimi»(AE)
-
«Çizelgeleme» (SCHED)
-
«Trend» (T)
-
«Cihaz ve Ağ Yönetimi» (DM)
«Örneğin Veri Paylaşımı», «Hizmet Okuma Özelliği» için gerekli olan iki BIBB içerir:
-
Müşteri tarafı: DS-RP-A (Veri Paylaşımı - Okuma Özelliği - A)
-
Sunucu tarafı: DS-RP-B (Veri Paylaşımı - Okuma Özelliği - B)

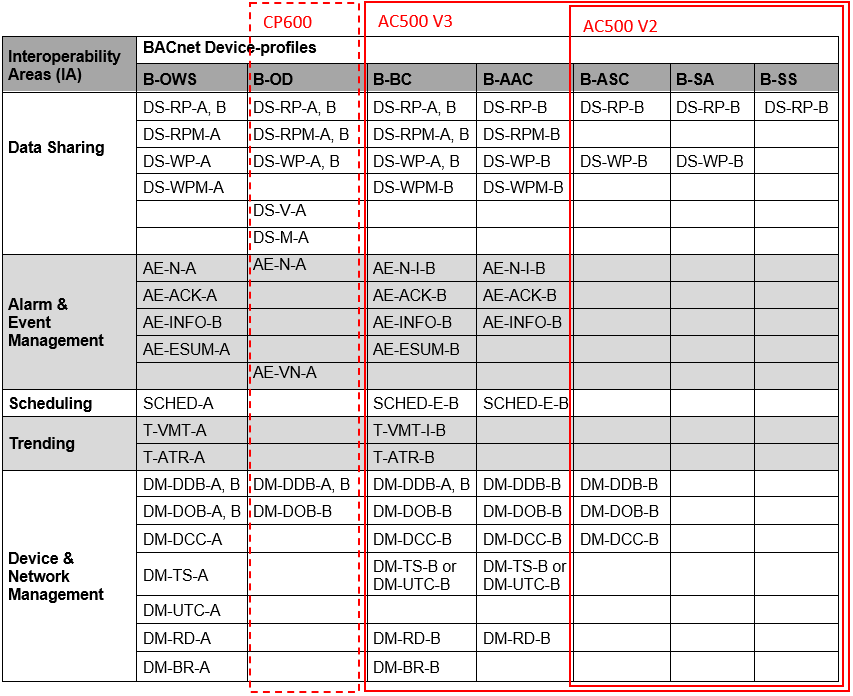

BACnet standardı profilleri gerekli minimum BIBB'lere göre tanımlar, aşağıdaki tabloya bakın. «BACnet Basit Sensör» (B-SS) en basit olanıdır ve sadece bir BIBB içerir. Daha karmaşık cihazlar daha fazla BIBB içerir (sağdan sola).
AC500 V2, BACnet B-ASC kütüphanesini kurarak «BACnet Uygulamaya Özel Denetleyici» (B-ASC) olarak nitelendirilen BIBB'leri destekler.
AC500 V3, bir sunucu (-B ile biten tüm BIBB'ler) ve bir istemci (-A ile biten tüm BIBB'ler) içeren «BACnet Building Controller» (B-BC) olarak nitelendirilen çok daha fazla BIBB'yi destekler. Aslında, AC500 adresinde biraz daha BIBB bulunmaktadır. Yukarıdaki tabloda B-BC altında yer alan tüm BIBB'ler, artı:
|
DS-COV-A, -B |
(Değer Değişikliği-A, -B) |
|
DS-COVP-A, -B |
(A, -B Mülklerinin Değer Değişikliği) |
|
AE-N-E-B |
(Alarm ve Olay Bildirimi Harici-B) |
|
AE-ASUM-B |
(Alarm ve Olay-Alarm Özeti-B) |
|
SCHED-I-B |
(Çizelgeleme-İç-B) |
|
T-VMT-E-B |
(Harici Eğilimleri Görüntüleme ve Değiştirme-B) |
|
DM-TS-B |
(Zaman Senkronizasyonu-B) |
|
DM-UTC-B |
(UTC Zaman Senkronizasyonu-B) |
|
DM-MTS-A |
(Manuel Zaman Senkronizasyonu-A) |
|
DM-LM-B |
(Liste Manipülasyonu-B) |
|
DM-OCD-B |
(Nesne Oluşturma ve Silme-B) |
|
NM-BBMDC-B |
(BBMD Yapılandırma-B) |
|
... |
Tüm ayrıntıları içeren bir liste Automation Builder pdf belgesinde bulunabilir ABB-B-BC-PICS-AC500_V3.pdf. Yön: Yardım/Proje örnekleri/Örnekler.

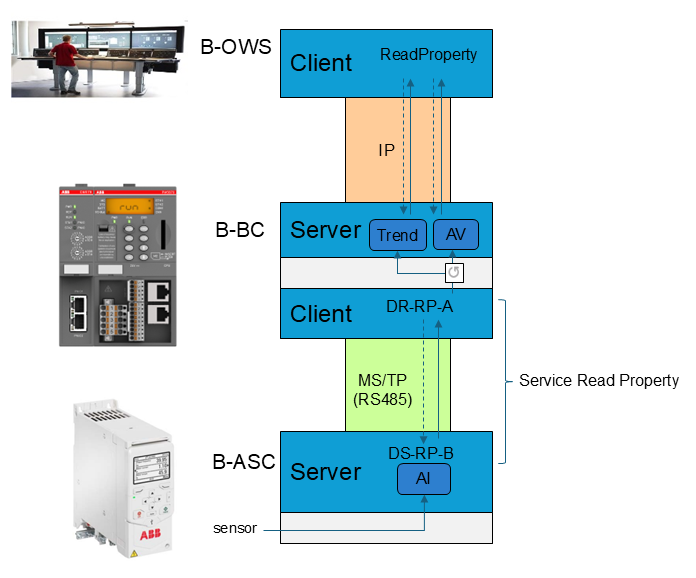

Birkaç aktüatör ve sensöre sahip bir sürücü B-ASC olarak hareket eder, örneğin MS/TP ağında «Analog Input» (AI) nesnesi olarak bir sıcaklık değeri sağlar.
⮫ «Desteklenen BACnet ağları »
AC500 İstemci olarak B-BC bu sıcaklık değerini okuyabilir, bazı işlemler gerçekleştirebilir (ölçeklendirme, limit kontrolü) ve sunucu tarafında işlenmiş değeri «Analog Value» (AV) nesnesi ve IP ağında «Trend» nesnesi olarak sağlayabilir. BACnet Operatör İş İstasyonu (B-OWS) gibi daha yüksek seviyeli istemciler, denetim için işlenen nesnelere «Analog Değer» ve «Trend» erişebilir.
Aşağıdaki bölümlerde olası uygulamalar ve bir PLC'nin B-BC olarak nasıl yapılandırılacağı açıklanmaktadır.
