BACnet farklı lokal alan ağı tipleri üzerinde çalışabilir. AC500 B-BC aşağıdakileri destekler:
-
MS/TP (Master Slave / Token Passing), seri RS-485 tabanlı
-
BACnet IP, Ethernet / UDP / IP tabanlı

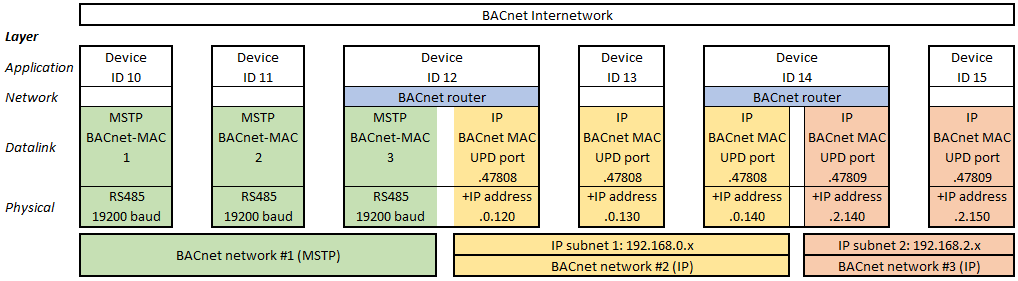

Farklı ağlar ortak bir «BACnet internet ağında» birleştirilebilir. Yukarıdaki şekilde bir «BACnet internet ağındaki» bazı BACnet cihazlarının bir örneği gösterilmektedir. Her cihazın uygulama düzeyinde benzersiz olması gereken bir cihaz kimliği (10 ila 15) vardır. Uygulama seviyesindeki hizmetler (örn. okuma veya yazma isteği) bu cihaz kimlikleriyle çalışır ve alt seviyelerin adresleme bilgilerine ihtiyaç duymaz.
Örnek «BACnet internet ağı» farklı BACnet ağlarından oluşmaktadır:
-
BACnet MS/TP ağ bağlantı cihazı 10, 11 ve 12
-
Cihaz 12, 13 ve 14'ü bağlayan 192.168.0.x IP aralığına sahip bir IP alt ağından oluşan BACnet IP ağı (UDP bağlantı noktası 47808)
-
BACnet IP ağı (UDP bağlantı noktası 47809), 192.168.2.x IP aralığına sahip bir IP alt ağından oluşur, cihaz 14 ve 15'i bağlar
Bir BACnet ağında adresleme, benzersiz bir BACnet MAC adresine ( Ethernet MAC adresinden farklıdır) sahip olması gereken veri bağlantıları aracılığıyla yapılır.
-
Bir MS/TP ağında BACnet MAC adresi sadece bir oktettir (örnekte 1, 2, 3).
-
Bir IP ağında BACnet MAC adresi IP adresi ve UDP port numarasının kombinasyonudur (örneğin cihaz 13 için 192.168.0.130.47808). Aşağıdaki 16 UDP portu BACnet için ayrılmıştır: BAC0 (=47808 ondalık) ila BACF.
Ortak bir «BACnet internet ağı oluşturmak için» tek BACnet ağları BACnet yönlendiricileri tarafından birleştirilmelidir. AC500 BACnet MS/TP ve IP ağları arasında (yukarıdaki şekilde cihaz 12) veya iki farklı BACnet IP ağı arasında (cihaz 14) bir BACnet yönlendiricisi olarak hareket edebilir.

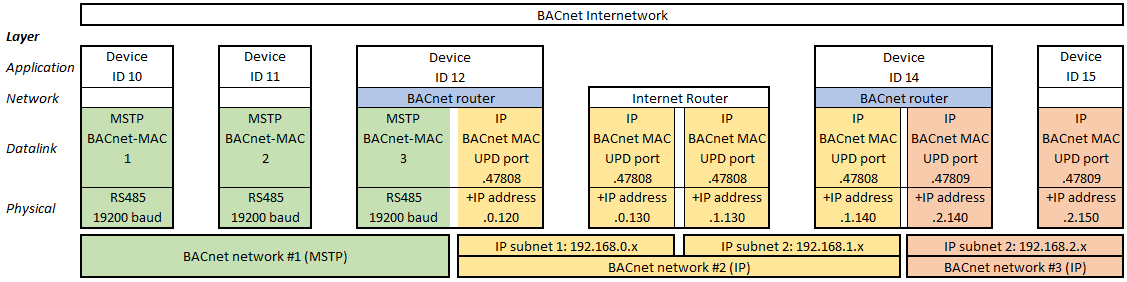

Aynı UDP portlarını kullanan iki IP alt ağı bir internet yönlendiricisi ile tek bir BACnet IP ağında birleştirilebilir.
Sorun, internet yönlendiricilerinin BACnet iletişimi için gerekli olan lokal yayın mesajlarını engellemesidir. Bu sorun «Broadcast Management Devices» (BBDM) ile çözülebilir. PLC BBDM olarak yapılandırılabilir. Yukarıdaki şekilde, internet yönlendiricisi üzerinden BACnet iletişimini etkinleştirmek için 12 ve 14 numaralı cihazlar BBDM olarak yapılandırılmalıdır.
Bir IP alt ağında yayın mesajlarını internet yönlendiricileri üzerinden geçirmek için BBDM cihazı yoksa PLC'yi yabancı BACnet cihazı olarak yapılandırmak bir alternatiftir.
AC500 adresinin BBDM veya yabancı cihaz olarak yapılandırılması ⮫ «Veri bağlantılarının yapılandırılması » adresinde açıklanmaktadır.
