Modülün montajı, demontajı ve bağlantısına ilişkin ayrıntılı açıklama için lütfen ⮫ kurulum talimatlarına bakın.
Modüller bir G/Ç terminal ünitesine takılır.
Modülleri doğru şekilde yerleştirin ve yerlerine kilitlenene kadar bastırın. Terminal üniteleri bir DIN rayına veya 2 vida artı duvara montaj için ek aksesuar ile monte edilir.
⮫ «TA526 - Duvar montaj aksesuarı»
G/Ç kanallarının bağlantısı G/Ç terminal ünitesinin 40 terminali kullanılarak gerçekleştirilir. G/Ç modülleri terminal ünitelerini yeniden kablolamadan değiştirilebilir.
1.8, 2.8, 3.8 ve 4.8 ile 1.9, 2.9, 3.9 ve 4.9 terminalleri G/Ç terminal üniteleri içinde elektriksel olarak birbirine bağlıdır ve takılan modülden bağımsız olarak her zaman aynı atamaya sahiptir:
Terminaller 1.8, 2.8, 3.8 ve 4.8: işlem gerilimi UP = +24 V DC
Terminaller 1.9, 2.9, 3.9 ve 4.9: proses gerilimi ZP = 0 V DC
Diğer terminallerin ataması:
|
Terminaller |
Sinyal |
Açıklama |
|---|---|---|
|
1.0 ... 1.7 |
Kullanılmamış |
Kullanılmamış |
|
2.0 ... 2.7 |
C0- ... C7- |
8 analog giriş/çıkışın negatif kutupları |
|
3.0 ... 3.7 |
C0+ ... C7+ |
Analog girişlerin/çıkışların pozitif kutupları |
|
4.0 ... 4.7 |
Kullanılmamış |
Kullanılmamış |

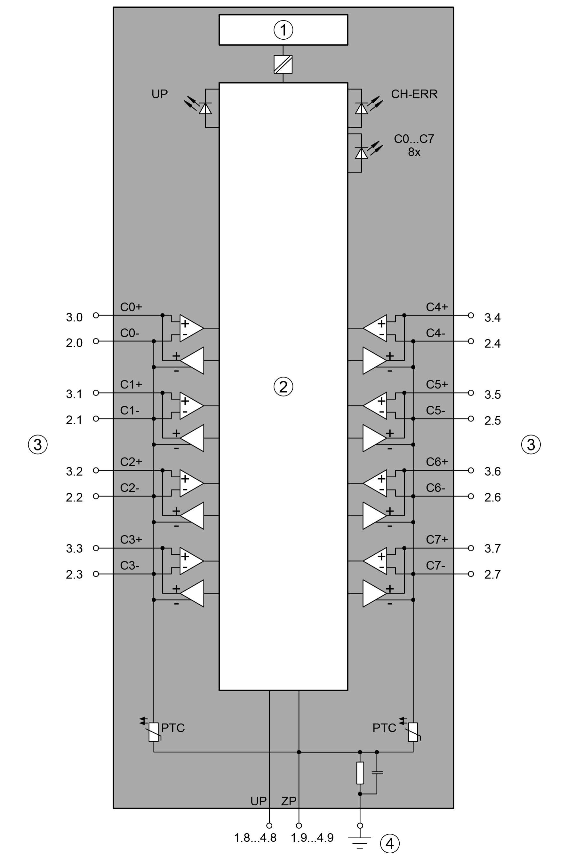

1
G/Ç veri yolu arayüzü
2
Mantık
3
Analog giriş/çıkışlar
4
Fonksiyonel toprak bağlantısı
Analog girişlerin negatif kutupları, modül için bir "Analog Toprak" sinyali oluşturmak üzere birbirlerine bağlanır.
Analog çıkışların negatif kutupları, modül için bir "Analog Toprak" sinyali oluşturmak üzere birbirlerine bağlanır.
Analog devre ile ZP/UP arasında galvanik izolasyon yoktur. Bu nedenle, analog sensörler toprak potansiyeli veya besleme gerilimi üzerinden döngüleri önlemek için galvanik olarak izole edilmelidir.
Ortak referans potansiyelleri nedeniyle, analog akım girişleri ne modül içinde ne de diğer modüllerin kanallarıyla seri olarak devrelenemez.
Açık devre algılama (kablo kopması) için, her analog giriş kanalı yüksek dirençli bir direnç tarafından "artı" değerine çekilir. Hiçbir şey bağlı değilse, o zaman maksimum voltaj okunacaktır.
Modülün devresi için dahili güç kaynağı voltajı G/Ç veri yolu (bir iletişim arayüzü modülü veya bir CPU tarafından sağlanır) üzerinden gerçekleştirilir. Böylece, CPU/iletişim arayüz modülünün L+/UP ve M/ZP terminallerindeki 24 V DC güç kaynağından gelen akım tüketimi G/Ç modülü başına 2 mA artar. Harici güç kaynağı bağlantısı UP (+24 V DC) ve ZP (0 V DC) terminalleri üzerinden gerçekleştirilir.
UYARI
Güç altında Sökme/ Takma
Güç altında çıkarma veya takma işlemine yalnızca çalışırken değiştirme için tüm koşullar yerine getirilmişse izin verilir.
⮫ «G/Ç modülünün enerji altında değiştirilmesi»
Cihazlar, çalışırken değiştirme koşulları geçerli olmadığında güç altında çıkarılmak veya takılmak üzere tasarlanmamıştır. Öngörülemeyen sonuçlar nedeniyle, güç AÇIK durumdayken cihazların takılmasına veya çıkarılmasına izin verilmez.
Aşağıdaki işlemlerden herhangi birini yapmadan önce tüm voltaj kaynaklarının (besleme ve proses voltajı) kapalı olduğundan emin olun:
-
Herhangi bir sinyali veya terminal bloğunu bağlayın veya ayırın.
-
Bir modülü çıkarın, takın veya değiştirin.
Tehlikeli bir yerde enerji varken herhangi bir elektrikli cihazın bağlantısının kesilmesi elektrik arkına neden olabilir ve bu da yangın veya patlamayla sonuçlanabilecek bir ateşleme kaynağı oluşturabilir.
Devam etmeden önce, elektrik bağlantısının kesildiğinden ve yanıcı maddelerin bulunmadığından emin olmak için alanın iyice kontrol edildiğinden emin olun.
Cihazlar çalışır durumdayken açılmamalıdır. Aynı durum ağ arayüzleri için de geçerlidir.
NOT
PLC modüllerine zarar verme riski!
Aşırı gerilimler ve kısa devreler PLC modüllerine zarar verebilir.
-
Sistem üzerinde işlemlere başlamadan önce tüm voltaj kaynaklarının (besleme voltajı ve proses besleme voltajı) kapalı olduğundan emin olun.
-
Ayrılmış terminallere (--- ile işaretlenmiş) asla herhangi bir gerilim veya sinyal bağlamayın. Ayrılmış terminaller dahili gerilimler taşıyabilir.
Genel olarak, analog sinyaller blendajlı kablolarla döşenmelidir. Kablo blendajları kabloların her iki tarafında topraklanmalıdır. Tesisatın farklı bölümleri arasında kabul edilemez potansiyel farklılıklarını önlemek için, düşük dirençli eşpotansiyel kuşaklama iletkenleri döşenmelidir.
Proses gerilimi, kontrol sisteminin topraklama konseptine dahil edilmelidir (örn. negatif kutbun topraklanması).
Sistemin farklı parçaları arasında eşpotansiyel kuşaklama iletkenleri tesis edilerek, ZP ve AGND arasındaki potansiyel farkın hiçbir zaman 1 V'u aşmaması sağlanmalıdır.
-
Direnç termometrelerinin 2 telli konfigürasyonda bağlanması
-
Direnç termometrelerinin 3 telli konfigürasyonda bağlanması
-
Galvanik olarak izole edilmiş güç kaynağı ile aktif tip analog sensörlerin (Voltaj) bağlantısı
-
Galvanik olarak izole edilmiş güç kaynağı ile aktif tip analog sensörlerin (Akım) bağlantısı
-
Galvanik olarak yalıtılmış güç kaynağı olmayan aktif tip analog sensörlerin (Voltaj) bağlantısı
-
Pasif tip analog sensörlerin bağlantısı (Akım)
-
Aktif tip analog sensörlerin (Voltaj) diferansiyel girişlere bağlanması
-
Analog girişlerin dijital giriş olarak kullanılması
-
Analog çıkış yüklerinin bağlantısı (Gerilim, akım)
