G/Ç modülleri için TU515, TU516, TU541 ve TU542

TU515, G/Ç terminal ünitesi, 24 V DC, vidalı terminaller
TU516, G/Ç terminal ünitesi, 24 V DC, yaylı terminaller
TU516-XC, G/Ç terminal ünitesi, 24 V DC, yaylı terminaller, XC versiyonu
TU516-H, G/Ç terminal ünitesi, çalışırken değiştirilebilir, 24 V DC, yaylı terminaller
TU516-H-XC, G/Ç terminal ünitesi, çalışırken değiştirilebilir, 24 V DC, yaylı terminaller, XC versiyonu
TU541, G/Ç terminal ünitesi, 24 V DC, vidalı terminaller
TU542, G/Ç terminal ünitesi, 24 V DC, yaylı terminaller
TU542-XC, G/Ç terminal ünitesi, 24 V DC, yaylı terminaller, XC versiyonu
TU542-H, G/Ç terminal ünitesi, çalışırken değiştirilebilir, 24 V DC, yaylı terminaller
TU542-H-XC, G/Ç terminal ünitesi, çalışırken değiştirilebilir, 24 V DC, yaylı terminaller, XC versiyonu

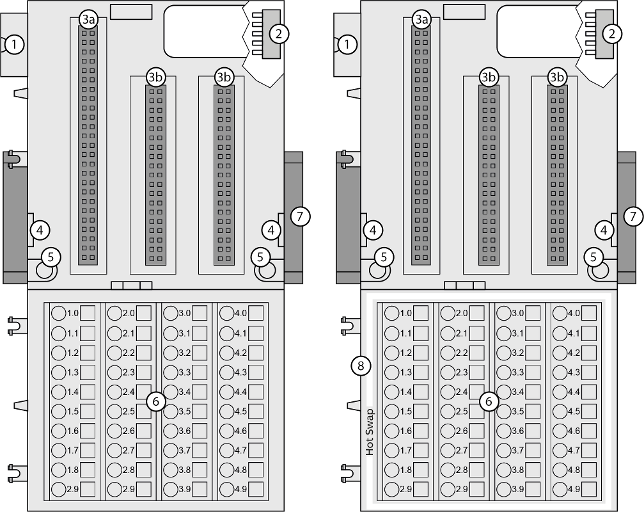

Giriş/çıkış modülleri G/Ç terminal ünitesine takılır. Düzgün bir şekilde oturtulduklarında, iki mekanik kilit ile sabitlenirler. Tüm bağlantılar terminal ünitesi üzerinden kurulur, bu da terminal ünitesindeki kablolamayı bozmadan G/Ç modüllerinin çıkarılmasına ve değiştirilmesine olanak tanır.

1

Önceki terminal ünitesini, CPU terminal tabanını veya iletişim arayüz modülünü terminal ünitesine bağlamak için G/Ç veri yolu (10 pin, erkek)

2

Diğer terminal ünitelerini bağlamak için G/Ç veri yolu (10 pin, dişi)

3a

Takılan G/Ç modüllerini bağlamak için fiş (2 x 25 pin)

3b

Takılan G/Ç modüllerini bağlamak için fiş (2 x 19 pin)

4

Bu yere yerleştirilen bir tornavida ile terminal ünitesi ve bitişik terminal ünitesi birbirlerinden itilebilir

5

Vida montajı için delikler

6

Sinyaller ve proses besleme gerilimi için 40 terminal

7

DIN rayı

8

Beyaz kenarlık terminal ünitesinin çalışırken değiştirilebilme özelliğini gösterir

XC versiyonu

XC = eXtreme Conditions

Olağanüstü koşullar

Aşırı ortam koşullarında kullanım için terminal ünitelerinde XC versiyonu için Snowflake, 1_4 işareti yoktur.

Part no. 1SAP4... (etiketindeki) 4 şekli XC versiyonunu tanımlar.

Terminaller

Vidalı terminaller			Yay terminalleri
Kondüktör		Tornavida	Kondüktör		Tornavida (terminali açar)

Proses besleme geriliminin bağlantısı için aşağıdaki terminaller kullanılır.

	Terminaller
Tip	1.8	2.8	3.8	4.8	1.9	2.9	3.9	4.9
TU515, TU516 ve TU516-H	Bu terminaller dahili olarak atama ile bağlanmıştır: proses besleme gerilimi UP = +24 V DC				Bu terminaller dahili olarak atama ile bağlanmıştır: proses besleme gerilimi ZP = 0 V
TU541, TU542 ve TU542-H	Bu terminaller dahili olarak atama ile bağlanmıştır: işlem gerilimi UP = +24 V DC		Ayrı proses besleme gerilimi UP3 = +24 V DC	Ayrı proses besleme gerilimi UP4 = +24 V DC	Bu terminaller dahili olarak atama ile bağlanmıştır: proses besleme gerilimi ZP = 0 V		Ayrı proses besleme gerilimi ZP = 0 V	Ayrı proses besleme gerilimi ZP = 0 V

Diğer terminallerin atanması, takılan iletişim arayüz modülüne bağlıdır (kullanılan ilgili modülün açıklamasına bakın).

Kontrol kabininizin verilen tasarım şemasını kontrol edin.

‎⮫ terminal ünitesi uyumluluğunu kontrol edin.
