Toplam akım tüketiminin hesaplanması

Örnek

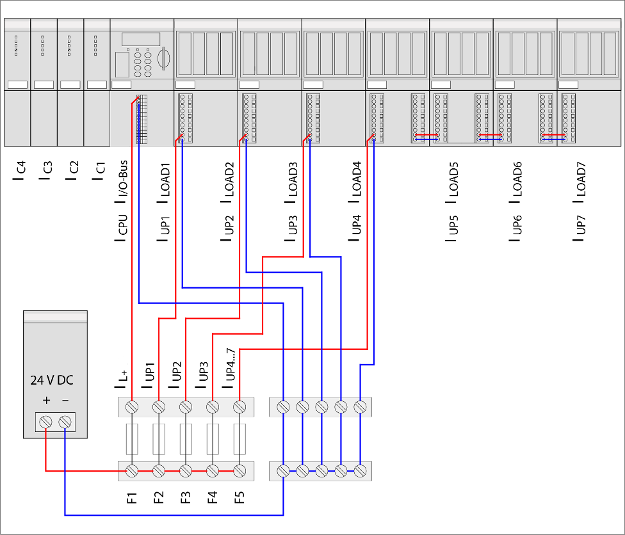

Örnekte, PLC aşağıdaki cihazlardan oluşmaktadır:

AC500 Ethernet arayüzlü işlemci modülü.
4 iletişim modülü.
7 G/Ç modülü (dijital ve analog).
Uyumlu terminal tabanları ve terminal üniteleri.

Dijital G/Ç modüllerinin yüksek toplam akım tüketimi nedeniyle (UP = 24 V DC'den itibaren), besleme ayrı ayrı sigortalanmış birkaç elektrik devresine bölünmüştür.

G/Ç terminal ünitelerinin besleme terminalleri üzerinden izin verilen maksimum toplam akım 8 A'dır.

Toplam akım aşağıdaki gibi hesaplanabilir:

I_Toplam = I_L+ + I_UP

varsayımlarla

I_L+ = I_CPU + I_{G/Ç bus} + I_C1 + I_C2 + I_C3 + I_C4 (CPU + iletişim modülleri + G/Ç bus)

I_{G/Ç veri yolu} = Genişletme modülü sayısı × Modül başına G/Ç veri yolu üzerinden akım tüketimi

I_UP = I_UP1 + I_LOAD1 + I_UP2 + I_LOAD2 + I_UP3 + I_LOAD3 + I_UP4 + I_LOAD4 + I_UP5 + I_LOAD5 + I_UP6 + I_LOAD6 + I_UP7 + I_LOAD7

Tüm çıkışların açık olduğu ve izin verilen maksimum yük akımlarıyla (besleme terminallerinde izin verilen maksimum akımlara uygun olarak) çalıştırıldığı varsayılırsa, yukarıda gösterilen bir örnek için aşağıdaki değerler elde edilir:

	I_CPU *)	I_Cx *)	I_{G/Ç veri yolu} *)	I_UPx *)	I_LOADx *)
CPU/iletişim modülü parçası
CPU	0.110 A	-	-	-	-
C1	-	0.050 A	-	-	-
C2	-	0.085 A	-	-	-
C3	-	0.050 A	-	-	-
C4	-	0.050 A	-	-	-
G/Ç modül parçası
Analog1	-	-	0.002 A	0.150 A	-
Analog2	-	-	0.002 A	0.150 A	0.160 A
Analog3	-	-	0.002 A	0.100 A	0.080 A
Analog4	-	-	0.002 A	0.100 A	0.080 A
Dijital1	-	-	0.002 A	0.050 A	8.000 A
Dijital2	-	-	0.002 A	0.050 A	8.000 A
Dijital3	-	-	0.002 A	0.050 A	8.000 A
S sütunlar	0.110 A	0.235 A	0.014 A	0.650 A	24.320 A
	S I_L+ ≈ 0,4 A			S I_UP ≈ 25 A
	I_Toplam ≈ 25,4 A
*) Bu sütundaki tüm değerler örnek değerlerdir
