AC500-eCo/S500-eCo sistem yapısı

AC500-eCo/S500-eCo serisi AC500/S500 ile uyumludur.

Kompakt AC500-eCo işlemci modülü, entegre G/Ç kanalları ile küçük uygulamalar için kullanılabilir.

İşlemci modüllerinin işlevselliği, örneğin ek G/Ç kanalları için opsiyon kartları ile genişletilebilir.

Daha büyük uygulamalar için G/Ç modülleri merkezi veya merkezi olmayan şekilde bağlanabilir.

3ADR310451_Groupe_photo_eCo_v3_explosion_Up_to_down

1

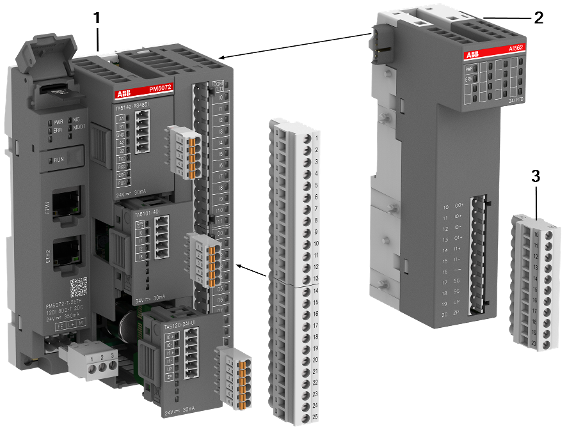

AC500-eCo opsiyon kartlı işlemci modülü, farklı bellek boyutları, giriş ve çıkışlar mevcut

2

S500-eCo G/Ç modülü, merkezi olmayan genişletme için de 10 adede kadar G/Ç modülü bağlanabilir

3

Farklı varyantlarda klemensler mevcuttur

Merkezi G/Ç genişletmesi

Sağ tarafında G/Ç veri yolu arayüzü bulunan işlemci modülleri, G/Ç kanallarının sayısını artırmak için 10 adede kadar G/Ç modülü ile genişletilebilir.

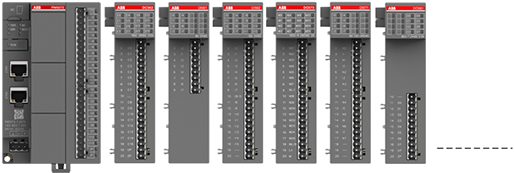

Local_Extension_eCo_V3 — Res. 8: Bir AC500-eCo işlemci modülüne doğrudan bağlı G/Ç modülleri (S500-eCo)

Merkezi olmayan G/Ç genişletmesi

Dahili Ethernet arayüzü ile 10 adede kadar G/Ç modülü uzaktan bağlanabilir. Merkezi olmayan G/Ç uzantısı için genellikle bir Modbus/TCP iletişim arayüz modülü veya bir işlemci modülü kullanılır.

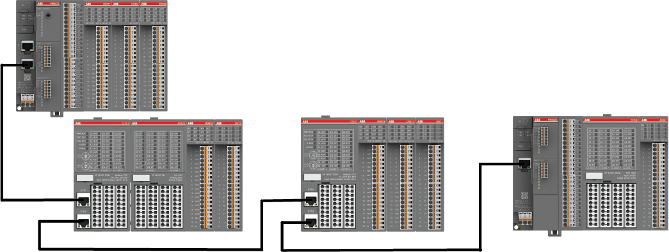

IL_2022_Distributed_Extension_eCo_V3 — Res. 9: G/Ç modülleri (S500-eCo), Modbus/TCP iletişim arayüz modülü veya istemci olarak bir işlemci modülü kullanılarak Modbus/TCP ağı üzerinden bir AC500-eCo işlemci modülüne bağlanır.
