Terminal ünitesinin takılması ve sökülmesidl-permalink__symbolPermalink

DIN rayı üzerine montaj

  1. DIN rayını 7,5 mm veya 15 mm monte edin.

  2. Terminal ünitesini monte edin.

    Terminal ünitesi, terminal tabanı ile aynı şekilde DIN rayına takılır. DIN rayına sabitlendikten sonra, sağlam bir mekanik ve bağlantı oluşturarak yerine tam olarak kilitlenene kadar terminal ünitesini sola kaydırın.

    Cihazları takarken, doğru bağlantıyı sağlamak için veri yolu konektörlerinin birbirine sıkıca kilitlendiğinden emin olun. Max. 10 terminal ünitesi takılabilir.

    TB_TF_TU_Assembly

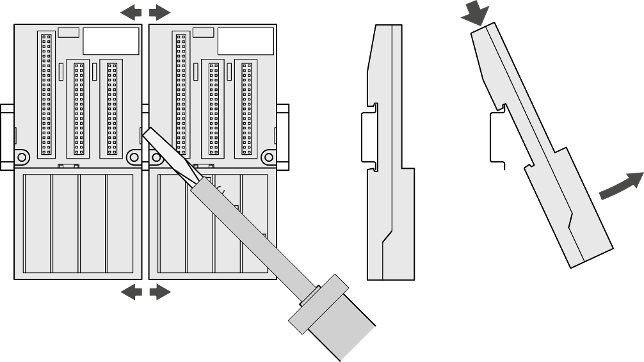

  3. Demontaj: Terminal ünitelerini ayırmak için belirtilen yere bir tornavida sokulur.

    TU_Disassembly

Vida ile montaj

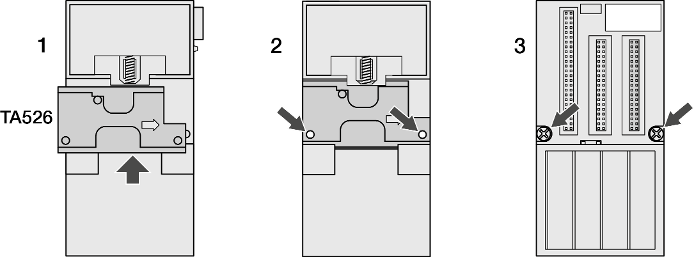

Terminal ünitesinin vida ile monte edilmesi gerekiyorsa, duvar montaj aksesuarları TA526 önce arka tarafa takılmalıdır⮫ «TA526 - Duvar montaj aksesuarı». Bu plastik parçalar vidalama sırasında Terminal Tabanının bükülmesini önler.

Res. 14: Vida ile sabitleme
TU_Assembling_with_screws

Duvara monte edildiğinde, terminal ünitesi vidalar aracılığıyla topraklanır.

  • Vidalar iletken bir yüzeye sahip olmalıdır (örn. çelik çinko kaplama veya pirinç nikel kaplama).

  • Montaj plakası topraklanmalıdır.

  • Vidalar montaj plakasıyla iyi bir elektrik temasına sahip olmalıdır.

Pratik ipucu

Aşağıdaki prosedür, monte edilmiş modülleri panelde delik açmak için şablon olarak kullanmanızı sağlar. Modül montaj deliği toleransı nedeniyle, bu prosedürleri takip etmek önemlidir:

  1. Temiz bir çalışma yüzeyine en fazla 3 modül monte edin (örn. bir terminal tabanı ve iki terminal ünitesi).

  2. Monte edilmiş modülleri şablon olarak kullanarak, panel üzerindeki tüm modül montaj deliklerinin merkezini dikkatlice işaretleyin.

  3. Önceden monte edilmiş modüller de dahil olmak üzere, monte edilmiş modülleri temiz çalışma yüzeyine geri koyun.

  4. Vidalar için montaj deliklerini delin ve kılavuzlayın (M4 veya #8 önerilir).

  5. Modülleri panele geri yerleştirin ve deliklerin doğru hizalanıp hizalanmadığını kontrol edin.

  6. Montaj vidalarını kullanarak modülleri panele takın.

    Daha fazla modül monte ediyorsanız, bu grubun yalnızca sonuncusunu monte edin ve diğerlerini bir kenara koyun. Bu, bir sonraki grubun delinmesi ve diş açılması sırasında yeniden montaj süresini azaltır.

  7. Kalan tüm modüller için adımları tekrarlayın.
