Terminal tabanının takılması ve sökülmesidl-permalink__symbolPermalink

DIN rayına montaj ve demontaj

  1. DIN rayını 7,5 mm veya 15 mm monte edin.

  2. Terminal tabanını/fonksiyon modülü terminal tabanını monte edin:

    TB_TF_TU_Assembly

    Terminal tabanı yukarıda DIN rayına yerleştirilir ve ardından aşağıda yerine oturtulur.

  3. Sökme işlemi tersine çevrilmiş bir sırada gerçekleştirilir.

    TB_TF_Disassembly

Vida ile montaj

Terminal tabanının vida ile monte edilmesi gerekiyorsa, duvar montaj aksesuarları TA526 önce arka tarafa takılmalıdır⮫ «TA526 - Duvar montaj aksesuarı». Bu plastik parçalar, vidalama sırasında terminal tabanının bükülmesini önler. TB560x ve TB561x bir TA526'ya, TB562x, TB564x ve TB566x iki TA526'ya ihtiyaç duyar.

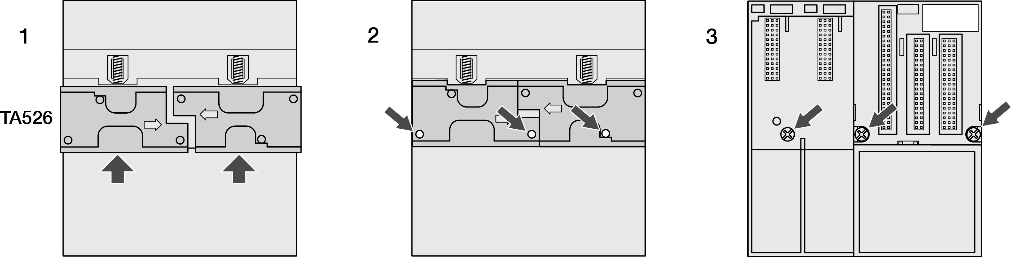

Res. 12: Terminal tabanları, vidalarla sabitleme
TB_Assembling_with_screws

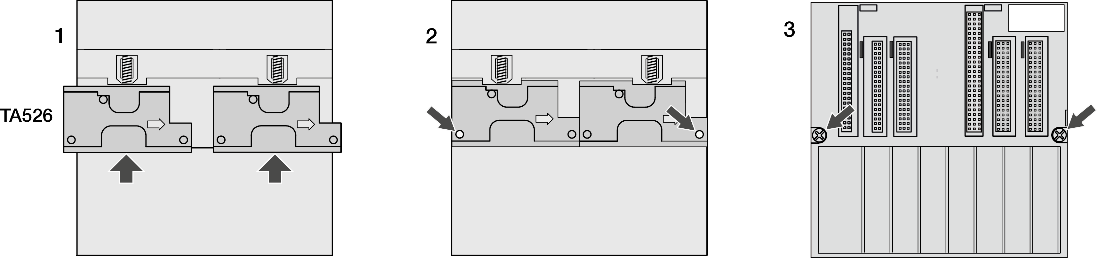

Res. 13: Fonksiyon modülü terminal tabanları, vidalarla sabitleme
TF501_Assembling_with_screws

Duvara monte edildiğinde, terminal tabanı vidalar aracılığıyla topraklanır.

  • Vidalar iletken bir yüzeye sahip olmalıdır (örn. çelik çinko kaplama veya pirinç nikel kaplama).

  • Montaj plakası topraklanmalıdır.

  • Vidalar montaj plakasıyla iyi bir elektrik temasına sahip olmalıdır.

Pratik ipucu

Aşağıdaki prosedür, monte edilmiş modülleri panelde delik açmak için şablon olarak kullanmanızı sağlar. Modül montaj deliği toleransı nedeniyle, bu prosedürleri takip etmek önemlidir:

  1. Temiz bir çalışma yüzeyine en fazla 3 modül monte edin (örn. bir terminal tabanı ve iki terminal ünitesi).

  2. Monte edilmiş modülleri şablon olarak kullanarak, panel üzerindeki tüm modül montaj deliklerinin merkezini dikkatlice işaretleyin.

  3. Önceden monte edilmiş modüller de dahil olmak üzere, monte edilmiş modülleri temiz çalışma yüzeyine geri koyun.

  4. Vidalar için montaj deliklerini delin ve kılavuzlayın (M4 veya #8 önerilir).

  5. Modülleri panele geri yerleştirin ve deliklerin doğru hizalanıp hizalanmadığını kontrol edin.

  6. Montaj vidalarını kullanarak modülleri panele takın.

    Daha fazla modül monte ediyorsanız, bu grubun yalnızca sonuncusunu monte edin ve diğerlerini bir kenara koyun. Bu, bir sonraki grubun delinmesi ve diş açılması sırasında yeniden montaj süresini azaltır.

  7. Kalan tüm modüller için adımları tekrarlayın.
