S500-eCo G/Ç modülünün takılması ve sökülmesidl-permalink__symbolPermalink

S500-eCo G/Ç modülleri DIN rayı üzerine veya metal bir plaka üzerine vidalarla monte edilebilir.

G/Ç modüllerinin DIN rayına montajı

NOT

NOT
NOT
NOT

NOT

NOT

Fonksiyon arızası riski!

Modül DIN rayı üzerinden topraklanır.

DIN rayı, tesisin topraklama konseptine dahil edilmelidir.

Topraklama için sadece metal vidalar kullanın.

  1. G/Ç modülünü DIN rayının üst kısmına monte edin, ardından aşağıya oturtun.

    eCo_IO_Assbl_step1

  2. G/Ç modülünü elle başka bir modüle takın. G/Ç veri yolu otomatik olarak bağlanır.

    eCo-V3_IO_Assbl_step2

DIN rayına monte edilmiş G/Ç modüllerinin sökülmesi

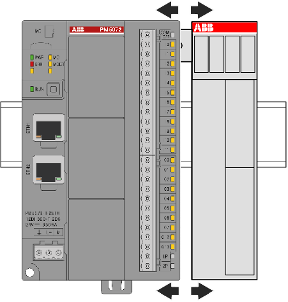

  1. Bağlıysa G/Ç modülünü elle çıkarın.

    eCo-V3_IO_Dsassbl_step_1

  2. G/Ç modülünü aşağı bastırırken DIN rayından çekin.

    eCo_IO_Dsassbl_step_2

Metal plaka üzerine monte edilmiş G/Ç modüllerinin sökülmesi

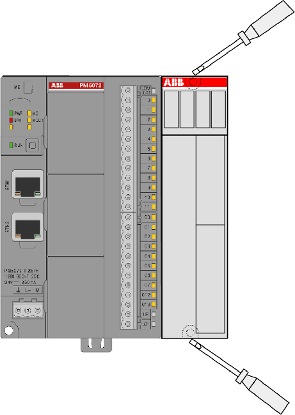

  1. 2 vidayı sökün.

    eCo_V3_IO_Wall_Assbl_step_3

  2. G/Ç modülünü bağlı modülden elle çıkarın.

    eCo_V3_IO_Wall_Dsassbl_step_2
  • G/Ç modülleri için terminal bloğu seçimi
