Ağ taramasıdl-permalink__symbolPermalink

Bir ağ taraması ile, tarama işlemi tarafından ağda bulunan tüm cihazlar listelenir, yani AC500 işlemci modülleri, AC500 iletişim arayüz modülleri veya ABB sürücüleri gibi ABB cihazları.

  1. IP yapılandırma aracını Automation Builder adresinden başlatın («Tools  IP-Configuration») veya tek başına (.exe) başlatın.

  2. «IP-Yapılandırması» iletişim kutusu açılır. «Tarama Protokolü» altında istediğiniz seçeneği belirleyerek ağ taraması için cihaz türünü tanımlayın:

    • «ABB Net yapılandırma protokolü»:

      İşlemci modülleri, CI5xx-Modbus cihazları veya ABB sürücüleri gibi AC500 cihazları için bu seçeneği kullanın. Taranacak cihaz(lar) doğrudan Ethernet bağlantısı üzerinden PC'ye bağlanmalıdır.

    • «Profinet Dinamik Yapılandırma Protokolü (DCP)»:

      Bu seçeneği PROFINET iletişim arayüz modülleri için kullanın. Taranacak cihaz(lar) PC'ye doğrudan Ethernet bağlantısı üzerinden bağlanmalıdır (CM579 üzerinden değil).

      Tarama için bir NPcap sürücüsünün ayrıca yüklenmesi gerekir.

    • «EtherCAT»:

      Bu seçeneği EtherCAT iletişim arayüz modülleri için kullanın. Ethernet kablosu doğrudan EtherCAT haberleşme ağının ilk EtherCAT slave cihazına bağlanmalıdır. Bir tarama yapıldığında veri yolunda EtherCAT ana cihazının bulunmadığından emin olun.

      «Acil durum» seçeneği: Tarama işlemi sırasında EtherCAT montajındaki arızaları kontrol etmek için bu seçeneği etkinleştirin, örneğin bir çerçeve kaybı veya değiştirilen bağlantı noktaları. Hatalar görüntülenir.

      Tarama için bir NPcap sürücüsünün ayrıca yüklenmesi gerekir.

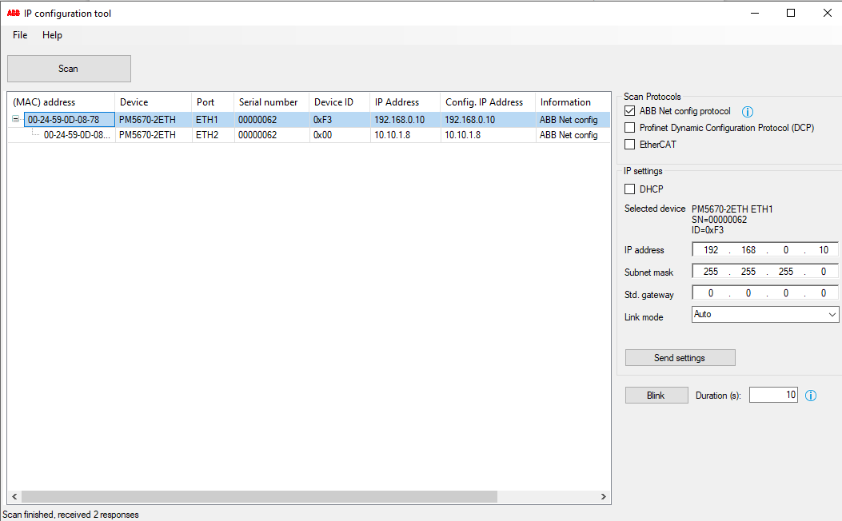

  3. Tarama işlemini başlatmak için [Scan] ( Tara ) öğesine tıklayın.

    Network_Scan

  4. Ağda bulunan tüm cihazlar, donanım ve bağlantı ayrıntıları dahil olmak üzere listelenir. Aşağıdaki ayrıntılar «IP ayarları» altında değiştirilebilir:

    • «IP Adresi»:

      Cihazın geçerli IP adresi.

    • «Conf. IP Adresi»:

      Cihazın yapılandırılmış IP adresi. Değişen bir IP adresi bu sütunu güncelleyecektir.

    • «FW Sürümü»:

      Cihazın mevcut yüklü ürün yazılımı sürümü. Bu alan ilk ağ taramasına kadar görünmez. Bir ağ taramasından sonra bu alan hala boşsa, bağlantı hatalarını kontrol edin.

    Bazı cihazların, örneğin EtherCAT cihazlarının IP adresi değiştirilemez.
