A «Trend» bir trend kaydının veritabanında kullanılan verileri görselleştirir. «Trace» elemanının aksine, «Trend» elemanı özellikle uzun vadeli veri örneklemesi için uygundur.

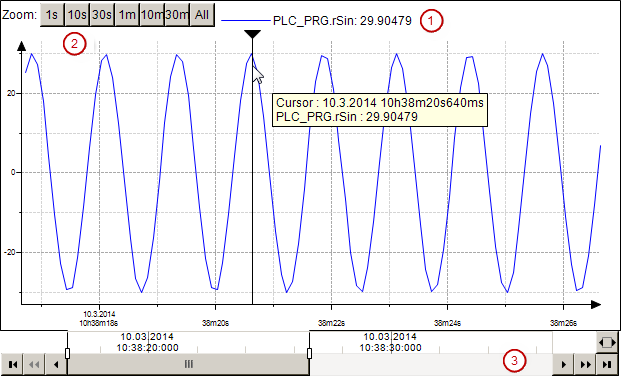

Bir trendin görselleştirilmesi «Trend» öğesini ve kontrolleri kapsar. Üç olası kontrol resimde görülebilir.
-
«Legend» ①: Trend değişkenlerini değerleriyle birlikte verir.
-
«Zaman Aralığı Seçici» ②: Önceden tanımlanmış zaman aralıklarını seçmek için düğmeler sağlar.
-
«Tarih Aralığı Seçici» ③: Belirlenen tarih aralığına göre geçmiş ve güncel verilerde gezinme ve yakınlaştırma için kontrolleri kapsar.
İsteğe bağlı olarak, belirli bir zamanda bir değerin okunmasını sağlayan bir imleç mevcuttur.
Aşağıdaki istemcilerde bir trend görselleştirmesi görüntüleyebilirsiniz:
-
Hedef Görselleştirme
-
HMI: İletişim bir veri kaynağı yöneticisi aracılığıyla yapılır.
-
Entegre görselleştirme
-
