Örnek projeler, örneğin ⮫ TA5450-CASE eğitim dosyasında bulunan G/Ç cihazlarıyla küçük bir PLC yapılandırması gerektirir.
|
Ürün adı |
Tip |
İkinci proje⮫ «PROFINET ile uzak G/Ç oluşturma» |
|
|---|---|---|---|
|
PM5630- 2ETH |
işlemci modülü |
x |
x |
|
TB5620-2ETH |
işlemci modülü için terminal tabanı |
x |
x |
|
DA501 |
analog/dijital karışık giriş/çıkış (G/Ç) modülü |
x |
x |
|
TU516-H |
G/Ç modülü için terminal ünitesi |
x |
x |
|
CM579-PNIO |
PROFINET iletişim modülü |
-- |
x |
|
CI502-PNIO |
PROFINET iletişim arayüz modülü |
-- |
x |
|
TU508-ETH |
iletişim arayüz modülü için terminal ünitesi |
-- |
x |
|
TA524 |
terminal tabanı için kör kapak |
x |
x |

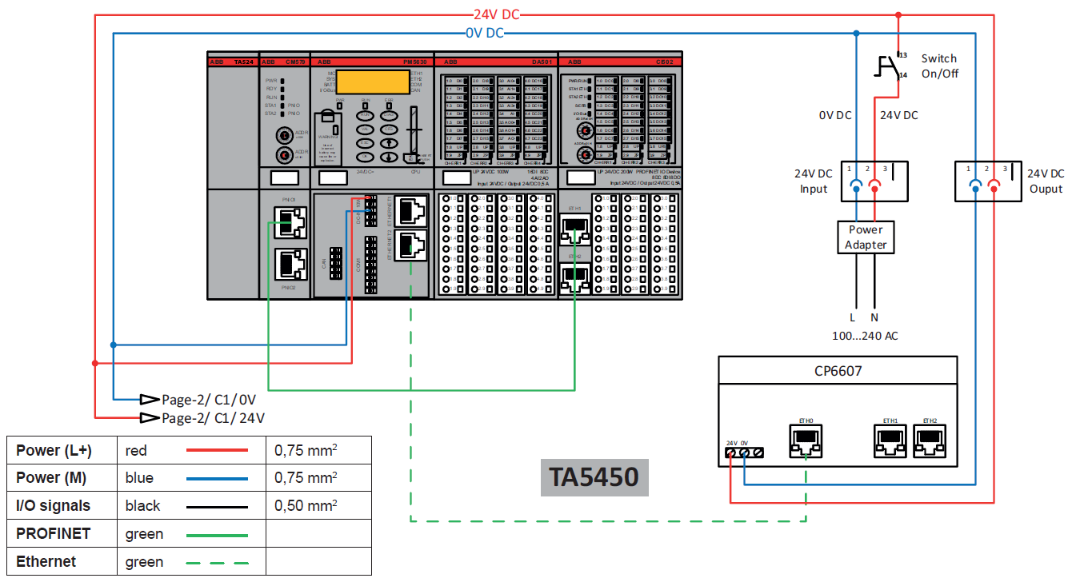

Bağlantılar
Eğitim durumunda, CP6607 kontrol paneli dahildir. Örnek projeler için bir kontrol paneli gerekli değildir.

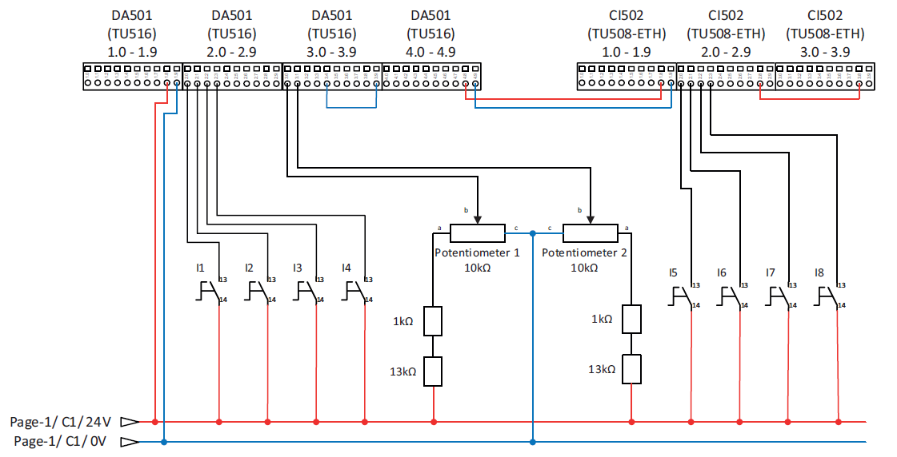

Örnek projeyi test etmek için bazı girişlerin aşağıdaki gibi bağlanması gerekir:
Örnek projeler için, tüm giriş anahtarları ve eğitim çantasında bulunan potansiyometrelerin hiçbiri gerekli değildir.
Örnek projede merkezi G/Ç genişletmesi için I1 anahtarına ihtiyacınız olacaktır.
Uzak G/Ç genişletmesi için örnek projede I5 anahtarına ihtiyacınız olacaktır.
