Gereklilik: G/Ç eşlemeleri içeren bir cihaz yapılandırmasına sahip bir uygulamayı hatasız derlediniz. İlgili donanım ve veri yolu sistemi çalışıyor. Kontrol ünitesine «Online Login» komutu ile bağlandınız ve uygulamayı yükleyip başlattınız.
-
Cihaz editöründe PLC'nin «G/Ç Mapping» sekmesini açın. Düzenleyiciyi açmak için cihaz ağacında cihaz nesnesine çift tıklayın.
Eşleme tablosu artık ek olarak «Geçerli Değer» ve «Yeni Değer» sütunlarını içerir.
Bir yapı değişkeni bir adresin 'kök' elemanına eşlenmişse, CODESYS çevrimiçi modda bu satırda bir değer göstermez. Örneğin, bir
DWORDdeğişkeni adresle eşlenirse, ilgili değerler hem "kök" satırında hem de altındaki girintili bit kanalı satırlarında izlenir.Prensip olarak, değer birkaç alt öğeden oluşacaksa "kök" satırındaki alan her zaman boş kalır.
"root" = eşleme iletişim kutusunda bu adresin en üst öğesi
-
«Yeni değer» sütunundaki bir giriş için belirli bir değişken değeri girin ve zorlamak için [F7] veya değeri yazmak için [Ctrl]+[F7] tuşlarına basın.

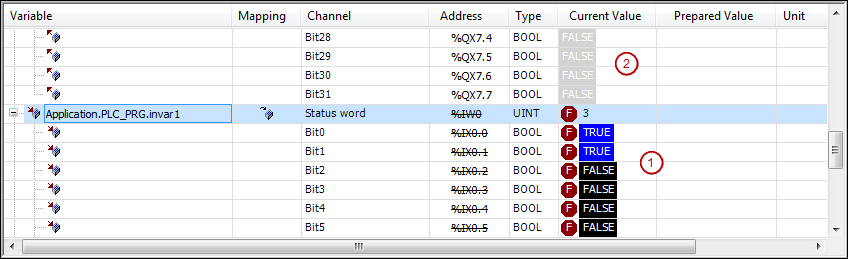

Bildirim düzenleyicisinde veya izleme listelerinde izleme durumunda olduğu gibi, zorlanan değişken değeri «Geçerli Değer» sütununda ön ekli kırmızı F simgesiyle veya yazılı değerle görüntülenir.
NOT
PLC kodunun KULLANMADIĞI girişler ve çıkışlar çevrimiçi modda PLC tarafından okunmaz, bunun sonucunda görüntülenen değer yanlış olabilir. İlgili değişkenlerin «Mevcut Değeri» gri bir arka planla görüntülenir.
