Her iki olasılık için de ortak veri türleri (yapılar ve numaralandırmalar) AC500_DiagTypes⮫ «Kütüphanedeki veri türleri AC500_DiagTypes» kütüphanesinde tanımlanmıştır. Kütüphane otomatik olarak PLC projesine dahil edilir.

CPU ve haberleşme ağı cihazlarından teşhis mesajları almak için fonksiyon bloklarının nasıl entegre edileceği ve kullanılacağına ilişkin ayrıntılar uygulama örneklerinde verilmiştir: ‎⮫ IEC uygulamasında teşhis için uygulama örneği, ‎⮫ teşhis için uygulama örneği.

Görüntülenen metin

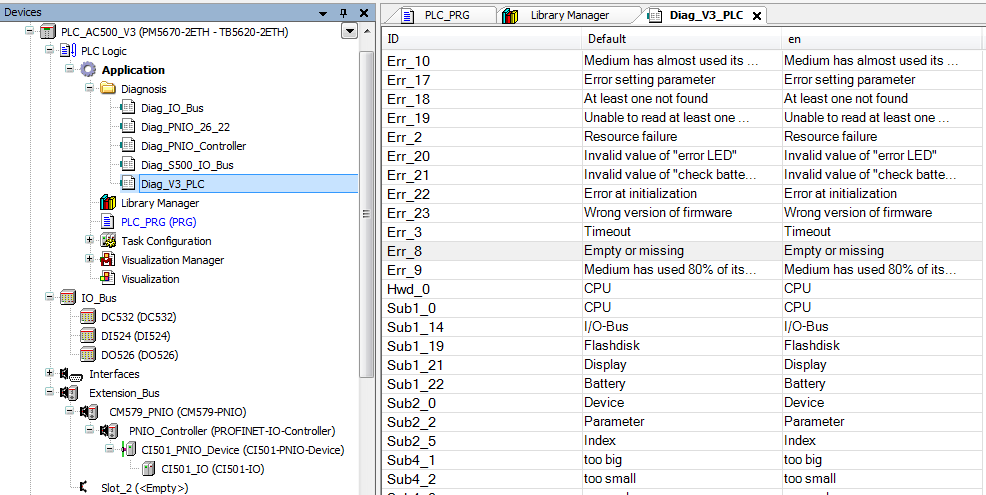

Teşhis mesajlarının metin formatında çıktısı için Automation Builder ve IEC uygulaması metin listelerini kullanır. Her iki uygulama da aynı metin listelerini kullanır. Metin listeleri cihaz açıklamasının bir parçasıdır. Projenin cihaz ağacına yeni bir cihaz eklendiğinde, ilgili metin listesi yüklenir. Bu metin listeleri PLC programının bir parçasıdır ve PLC'ye indirilecektir.

3^rd parti cihazlar için görüntülenen metin

3^rd parti cihazlar için metin listeleri, cihaz açıklama sayfalarının, örneğin PROFINET G/Ç cihazları için GSDML dosyalarının okunması sırasında oluşturulur.

Bir PROFINET G/Ç cihazı için metin listesinin adı şöyledir: Diag_PNIO_Vendor ID_Device ID

AC500 PROFINET G/Ç modülleri için metin listesi, PROFINET standart teşhis ve AC500 proses alarmı işleme için gereken tüm metinleri içerir.

Hangi metinlerin kullanılacağı «parametresine bağlıdır Teşhis yönteminin seçimi»: Bir PROFINET G/Ç modülüne çift tıklayın ve «Genel» sekmesini açın.
