Bir PROFIBUS DP master yapılandırması

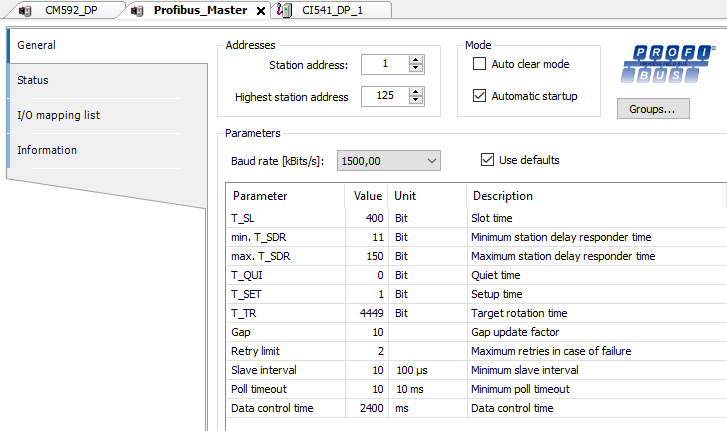

Editör penceresinde «Profibus_Master» yapılandırmasını açmak için «Profibus_Master_x (Profibus_Master)» üzerine çift tıklayın:

Henüz açılmamışsa «Genel» sekmesine tıklayın.

Parametrelerin çoğu otomatik olarak hesaplanır. Değerlerin ayrı ayrı düzenlenmesini sağlamak için [Varsayılanları kullan] seçeneğinin işaretini kaldırın. [Varsayılanları kullan] seçeneğinin tekrar işaretlenmesi tüm parametreleri varsayılan değerlere geri döndürecektir.

PROFIBUS parametreleri için tüm zamanlar bit zamanı [tBit] cinsinden verilmiştir. Bit süresi, iletim hızının tersinin sonucudur:

tBit = 1 / [bit/s] cinsinden iletim hızı

Milisaniyeden bit süresine dönüşüm aşağıdaki formülde gösterilmiştir:

tBit = [ms] cinsinden zaman * [bit/s] cinsinden iletim hızı

Aşağıdaki parametreler mevcuttur:

Parametre	Varsayılan	Değer	Açıklama	Parametre (Açıklama 1)
Adresler
İstasyon adresi	1	0 ... 125	Veriyolundaki ana cihazın bireysel cihaz adresi.	DpParameter -> İstasyon adresi
En yüksek istasyon adresi	126	0 ... 126	Bir master'ın token'ı iletmek için bus'ta başka bir master aradığı en yüksek bus adresi. Bu istasyon adresi hiçbir şekilde ana istasyon adresinden küçük olmamalıdır.	DpParameter -> En yüksek istasyon adresi
Mod
Otomatik Temizleme modu	Etkin	Engelli	Master çalışma modu 'Çalıştır' modunda kalır ve mevcut tüm slave'lerle iletişim devam eder.	AutoClearDestekli
Otomatik Temizleme modu	Etkin	Etkin	Master çalışma modu 'Çalıştır'dan 'Temizle'ye değişir ve veri kontrol süresi içinde en az 1 slave yanıt vermezse, atanmış tüm slave'lerle iletişimi kapatır.	AutoClearDestekli
Otomatik başlatma	Etkinleştir	Devre dışı bırak	Otomatik başlatma gerçekleştirmeyin	Otomatik Başlatma
Otomatik başlatma	Etkinleştir	Etkinleştir	Otomatik başlatma gerçekleştirin	Otomatik Başlatma
Parametreler
Baud hızı	1500	9.6 19.2 45.45 93.75 187.5 500 1500 3000 6000 12000	kBits/s] cinsinden veri aktarım hızı. Baud hızı veri yolundaki tüm cihazlar için aynı değere ayarlanmalıdır. Baud hızını değiştirmenin sonucu, diğer tüm parametrelerin yeniden hesaplanması gerektiğidir.	DpParameter -> Baudrate
T_SL Slot süresi	300	37 ... 65535	Bir telgrafın göndericisinin (talep eden) alıcının (yanıtlayan) onayını izleme süresi. Süre dolduktan sonra, maksimum telegram yeniden deneme değerine uygun olarak bir yeniden deneme gerçekleşir.	DpParameter -> TSL
min. T_SDR Minimum istasyon gecikmesi yanıtlayıcı süresi	11	1 ... 65535	Uzak bir alıcının (yanıtlayıcı) alınan bir sorgu telgrafı için bir onay göndermesinden önce geçmesi gereken en kısa süre. Bir telgrafın son bitinin alınması ile bir sonraki telgrafın ilk bitinin gönderilmesi arasındaki en kısa süre.	DpParameter -> min. TSDR
maksimum. T_SDR Maksimum istasyon gecikmesi yanıt süresi	150	1 ... 65535	Bir göndericinin (talep eden) başka bir sorgu telgrafı gönderebilmesi için geçmesi gereken en uzun süre. Bir telgrafın son bitinin alınması ile bir sonraki telgrafın ilk bitinin gönderilmesi arasında geçen en uzun süre. Gönderici (talep eden, master), onaylanmamış bir telgrafın gönderilmesinden sonra (örneğin sadece yayın) yeni bir telgraf gönderilmeden önce en az bu süre kadar beklemelidir.	DpParameter -> maks. TSDR
T_QUI Sessiz zaman	0	0 ... 127	Gönderme işleminden alma işlemine geçiş için modülatörler (modülatör-geçiş süresi) ve tekrarlayıcılar (tekrarlayıcı-geçiş süresi) için oluşan zaman gecikmesi.	DpParameter -> TQUI
T_SET Kurulum süresi	1	0 ... 255	Gönderici (talep eden) tarafından yeni bir sorgu telgrafı (reaksiyon) gönderilmesi ile bir onay alınması arasındaki minimum reaksiyon süresi.	DpParameter -> TSET
T_TR Hedef rotasyon süresi	11894	1 ... 2 -1 (=16777215)	Gönderici yetkisi (token) içinde önceden ayarlanmış nominal token döngü süresi. Master'ın slave'lere veri telegramları göndermesi için mevcut süre, nominal ve gerçek token çevrim süresi arasındaki farka bağlıdır. Hedef dönüş süresi (TTR), diğer veri yolu parametreleri gibi Bit süreleri [tBit] cinsinden gösterilir. Görüntülenen bit süresinin altında, Hedef dönüş süresi de [ms] cinsinden görüntülenir. Varsayılan değer, master'a bağlı slave sayısına ve bunların modül yapılandırmasına bağlıdır.	DpParameter -> TTR
Boşluk Boşluk güncelleme faktörü	10	0 ... 255	Eklenen bir katılımcının kaç token döngüsünden sonra token halkasına kabul edileceğini belirleyen faktör. G*TTR süresinin sona ermesinden sonra istasyon başka bir katılımcının mantıksal halkaya kabul edilmek isteyip istemediğini araştırır.	DpParameter -> Boşluk güncelleme faktörü
Yeniden deneme sınırı Maksimum yeniden deneme	1	1 ... 15	Bir istasyona ulaşmak için maksimum tekrar sayısı.	DpParameter -> maks. yeniden deneme sınırı
Veri kontrol süresi	120	1 ... 2²⁴-1	Data_Transfer_List'in en az bir kez güncellendiği süreyi [ms] cinsinden tanımlar. Bu sürenin sona ermesinden sonra master (sınıf 1) çalışma durumunu Global_Control komutu aracılığıyla otomatik olarak bildirir. Varsayılan değer iletim hızına bağlıdır.	DpParameter -> Veri kontrol süresi
Slave aralığı Minimum köle aralığı	2000	1 ... 65535	İki bağımlı liste döngüsü arasındaki minimum süreyi [µs] cinsinden tanımlar. Aktif istasyonların ihtiyaç duyduğu maksimum değer her zaman verilir. Varsayılan değer bağımlı tiplerine bağlıdır.	DpParameter -> min. slave aralığı
Yoklama zaman aşımı Minimum yoklama zaman aşımı	10		Yanıtın alınması gereken maksimum süreyi [ms] cinsinden ayarlar.	DpParameter -> Yoklama zaman aşımı

Açıklama 1:

Bu sütunun parametrelerini görüntülemek için, «Araçlar Seçenekler Cihaz düzenleyici» altında «Genel cihaz yapılandırma görünümlerini göster» seçeneğini etkinleştirin.
