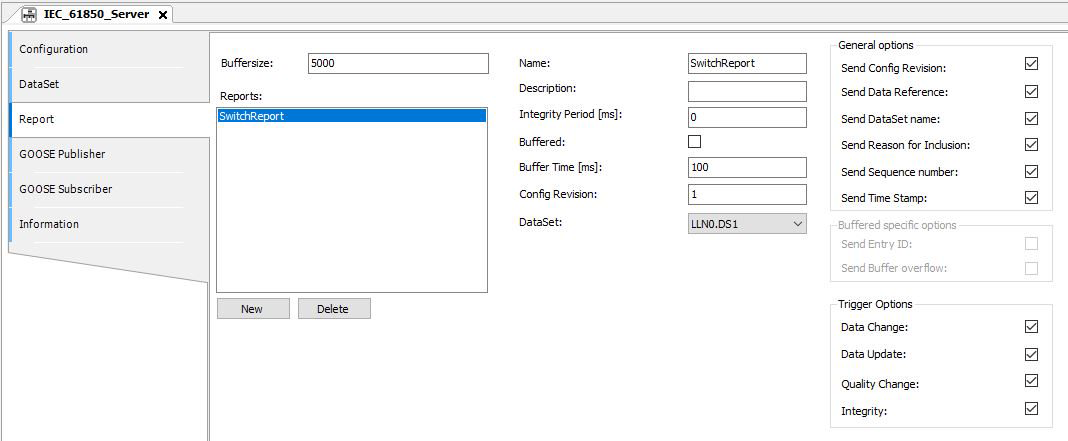

IEC 61850 düzenleyicisinin bu sekmesinde tamponlu ve tamponsuz raporlar oluşturmak ve parametrelendirmek mümkündür. Bir rapor, kendisine atanan verileri bir tetikleme durumunda bağlı istemciye aktarır. Her rapora bir veri seti atanmalıdır.
Sol kısımda oluşturulan rapor kontrol blokları (RCB) listelenir. Aşağıdaki düğmeler mevcuttur:
-
[Yeni]: Yeni bir rapor kontrol bloğu oluşturun.
-
[Sil]: Seçilen rapor kontrol bloğunu silin.
Orta kısımda raporlama yapılandırması için genel ayarları yaparsınız.
|
Ayar |
Açıklama |
|---|---|
|
Arabellek boyutu |
Tamponlanmış raporların tampon boyutu (bayt cinsinden). |
|
İsim |
Mantıksal düğüm içindeki benzersiz rapor bloğu adı. |
|
Açıklama |
Rapor bloğunun açıklaması. |
|
Bütünlük Süresi [ms] |
Gizli genel sorgulama. Bu süreden sonra referans alınan veri seti etkinleştirilecektir. İki mesaj arasındaki süre (ms). Mesajlar diğer olaylardan bağımsız olarak döngüsel olarak aktarılır. |
|
Tamponlanmış |
Rapor arabelleğe almayı etkinleştirin / devre dışı bırakın. Arabelleğe alınmış bir rapor, istemciyle bağlantı olmasa bile verileri depolar. Tamponlanmamış bir rapor durumunda, istemciyle bağlantı yoksa mesajlar kaybolacaktır. |
|
Arabellek Süresi [ms] |
Arabellek süresi, belirli bir olay meydana geldikten sonra sunucunun bir raporu aktarmak için beklediği süredir. Bu süre zarfında meydana gelen olaylar toplanır ve daha sonra bir toplu iş olarak aktarılır. Tampon süresi 0 ise, telgraf hemen gönderilecektir. Örneğin, tampon süresi 10 saniye ise telgraf bu süreden sonra veya değer ikinci kez değiştiğinde gönderilecektir. |
|
Konfigürasyon Revizyonu |
Versiyonlama, bir veri setinden bir üyenin silinip silinmediğini veya üye sırasının değişip değişmediğini belirlemek için kullanılır. Bu tür değişiklikler değerlerin aktarılmamasına veya değerlerin rapor içinde farklı bir konumda olmasına neden olur. Böyle bir olay müşteriye yeni bir sürüm numarası ile bildirilir. Tüm veri setleri kesin olarak tanımlandığından, bu tanımlayıcı burada açıklanan çözüm için geçerli değildir. |
|
DataSet |
Veri seti referansı. |
Sağ kısım aşağıdaki seçeneklerin ayarlanması içindir:
-
«Genel seçenekler»: Raporlama davranışının kontrolü. Etkinleştirilmiş bir onay kutusu, bilginin mesajla aktarıldığı anlamına gelir.
-
«Tamponlanmış özel seçenekler»: «Tamponlanmış:» seçeneği etkinleştirilirse etkinleştirilebilir.
-
«Tetikleme seçenekleri»: Bir mesajı tetikleyebilecek olayları seçmek için özniteliklerin belirlenmesi.
Onay kutusu etkinleştirilirse, bilgiler mesajla aktarılacaktır.
|
Ayar |
Açıklama |
|---|---|
|
Konfigürasyon Revizyonu Gönder |
«Konfigürasyon Revizyonu» bilgileri. |
|
Veri Referansı Gönder |
Örneğin tüm referans bilgilerini aktarmak için etkinleştirin/devre dışı bırakın: LogicalDevice/GGIO1.ST.Mod.ctlNum |
|
DataSet adını gönder |
Veri seti adını aktarmak için etkinleştirin/devre dışı bırakın. |
|
Dahil Etme Nedenini Gönderin |
Her bir özniteliğin iletim nedenini aktarmak için etkinleştirin/devre dışı bırakın. |
|
Sıra Numarası Gönder |
Her mesaj için benzersiz bir sıra numarası aktarmayı etkinleştirin/devre dışı bırakın. |
|
Zaman Damgası Gönder |
Her mesaj için iletim zaman damgasını aktarmayı etkinleştirin/devre dışı bırakın. |
|
Ayar |
Açıklama |
|---|---|
|
Giriş Kimliği Gönder |
Giriş kimliğini aktarmak için etkinleştirin/devre dışı bırakın. |
|
Arabellek taşması gönder |
Bir arabellek taşması meydana gelirse mesajı aktarmayı etkinleştirin/devre dışı bırakın. |
|
Ayar |
Açıklama |
|---|---|
|
Veri Değişikliği |
Bir «Veri Değişikliği» olayı meydana geldiğinde raporu tetiklemek için etkinleştirin/devre dışı bırakın. |
|
Veri Güncellemesi |
Bir özniteliğin «Veri Güncelleme» olayı gerçekleştiğinde raporu tetiklemek için etkinleştirin/devre dışı bırakın. |
|
Kalite Şansı |
Bir özniteliğin «Kalite Değişikliği» olayı meydana geldiğinde raporu tetiklemek için etkinleştirin/devre dışı bırakın. |
|
Bütünlük |
Herhangi bir veri değişikliğinden bağımsız olarak raporun döngüsel iletimini etkinleştirin/devre dışı bırakın (Gizli genel sorgulama). Zaman periyodu «Integrity Period» genel ayarında tanımlanmalıdır. |
|
Genel Sorgulama |
Bir rapor kontrol bloğu oluşturma ve bunu bir veri kümesine atama
-
[Yeni] düğmesini etkinleştirin.
-
«DataSet» seçim listesinden istediğiniz veri setini seçin.
