Görselleştirme, pikseller halinde bir raster görüntüdür. Piksel konumu X/Y koordinatlarında belirtilir. Başlangıç noktası (0,0) pencerenin sol üst köşesinde yer alır. Pozitif X değerleri sağa doğru, pozitif Y değerleri ise aşağıya doğru uzanır. Bir elemanın görselleştirmenin Z eksenindeki konumu, eleman listesindeki konum tarafından kontrol edilir (aşağıya bakın).
Düzenleyicide boyutu ve konumu yapılandırma
Bir öğenin boyutu ve konumu «Properties» görünümünde piksel koordinatları olarak belirtilir. Bu ayarlar aynı zamanda editör görünümünde grafik olarak görüntülenir.
Bir görselleştirme öğesini «Visualization Toolbox» görünümünden düzenleyici görünümüne sürüklediğinizde, aşağıdaki dikdörtgen öğesi örneğinde olduğu gibi seçili olarak gösterilir:
Olası pozisyonlar ayarlanan ızgaraya bağlıdır. Ayarlarını CODESYS seçeneklerinden değiştirebilirsiniz. Bağlam menüsündeki komutlar hizalama ve gruplama için kullanılabilir.
Artık öğeyi doğrudan düzenleyicide taşıyabilir veya yeniden boyutlandırabilirsiniz. Alternatif olarak, seçilen öğe için otomatik olarak açılan özellikler düzenleyicisinde «Position» özelliğini yapılandırırsınız. Bunun için, örneğin «Button» öğesinin yardım sayfasındaki açıklamaya bakın. Değişiklikler diğer editörde de güncellenir.
Düzenleyicide öğe boyutunu ve konumunu değiştirme
-
Fare işaretçisinin şekli hareketi gösterecek şekilde öğeye odaklanın (örnek:
). -
Öğeyi herhangi bir konuma sürükleyin.
Elemanın konumu ayrıca «Position X» ve «Position Y » özelliklerinde de güncellenir.
-
Mavi bir kutuya odaklanın.
Fare işaretçisinin şekli, kutuyu yeniden boyutlandırmak için kutuyu sürükleyebileceğiniz yönü gösteren bir çift oktur:
. -
Öğeyi yeniden boyutlandırmak için mavi kutuyu sürükleyin.
Elemanın konumu ayrıca «Position X» ve «Position Y » özelliklerinde de güncellenir.
Ayrıca, «Dikdörtgen», «Çizgi», «Çokgen» ve «Pasta» öğelerini döndürebilirsiniz.
Dikdörtgen, çizgi, çokgen, pasta veya görüntünün statik rotasyonu
-
Statik döndürme için elemanı seçin. Örnek: Dikdörtgen
Dikdörtgen, hareketli konum kutularının yanında bir tutamaçla görüntülenir.
(1) Kulp
-
Fare işaretçisini tutamacın üzerine sürükleyin.
İmleç dönen bir ok olarak görüntülenir
. -
Öğeyi herhangi bir konuma döndürün.
«Position Angle» özelliğinde ayarlanan açı derece cinsinden gösterilir.
Görselleştirme öğesini ileri ve geri hareket ettirme
Her görselleştirme öğesi görselleştirmenin kendi katmanındadır (Z ekseni). Ön plandaki diğer öğeler tarafından gizlenebilir ve arka plandaki diğer öğeleri gizleyebilir. Katmanların sırası, editör görünümünün üzerindeki «Element List» sekmesinde görülebilir. Önden arkaya doğru öğelerin sırası, görselleştirme katmanlarının arkadan öne doğru sırasını belirtir.
Seçili bir öğeyi taşımak için «Order» bağlam menüsündeki komutları kullanın.

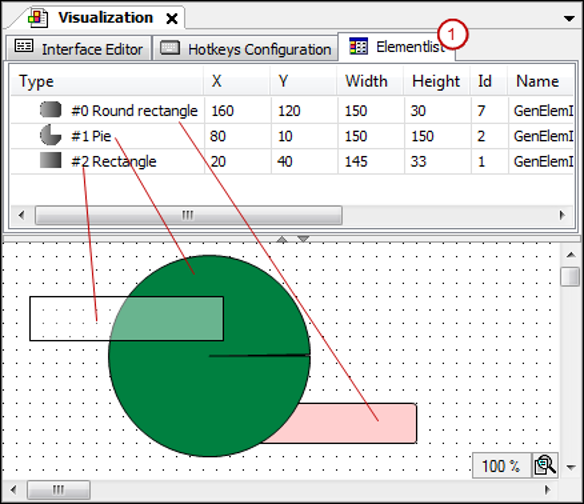

Bir eleman listesi örneği (1):
