'Statik Analiz Ayarları' - 'Adlandırma Kuralları' İletişim Kutusudl-permalink__symbolPermalink

İşlev: İletişim kutusunda, değişkenlerin veri tipleri ve kapsamları için öneklerin yanı sıra POU'lar ve kullanıcı tanımlı veri tipleri (DUT'lar) için önekleri tanımlarsınız. Statik analiz, adlandırma kurallarına uygunluğu kontrol eder. Bir kurala uyulmadığında, statik analiz «Messages» görünümünde bir hata mesajı bildirir.

adresini arayın:

  • Menü çubuğu: «Proje  Proje Ayarları», «Statik Analiz» kategorisi, «Yapılandırma iletişim kutusunu aç» bağlantısı

  • Menü çubuğu: «Derleme  Statik analiz  Ayarlar»

Gereksinim:

  • CODESYS Static Analysis paketi yüklendi.

  • Bir proje açık.

Hata mesajları aşağıdaki formatta görüntülenir: sa_icon_message ‎NC <prefix convention number> :‎‎ <message text>‎. NC, "Adlandırma Sözleşmesi" anlamına gelir. Örneğin, hata mesajı "sa_icon_message«NC0102: Geçersiz ad...»", ‎PROGRAM‎ türündeki POU'lar için 102 numaralı adlandırma kuralının ihlal edildiği anlamına gelir.

Tek tek tanımlayıcılara yönelik adlandırma kurallarını devre dışı bırakmak için ‎'naming'‎ pragmasını kullanabilirsiniz. Tanımlayıcılar herhangi bir şeyle başlayabilir, önekle başlaması gerekmez.

«Filtre»

Aranacak dizeler için giriş alanı

Adlandırma kurallarını içeren tablo

«İsimler»

Önek tanımlanabilen düğümler ve elemanlar.

Her bir unsurdan sonra parantez içindeki sayı (örneğin, «PROGRAM (102)») bir adlandırma kuralına uyulmaması durumunda bildirilen önek kural numarasıdır.

«Önek»

Ön ekin giriş alanı

  • Virgülle ayırma yoluyla birden fazla önek belirtilebilir.

    Örnek:

    «POU'lar için önek», ‎PROGRAM (102)‎: ‎prog, PRG_‎

    «POU'lar için önek», ‎FUNCTION (103)‎: ‎fun, FUN_‎

  • Önekler için düzenli ifadeler (RegEx) de mümkündür. Bunu yapmak için bir ‎@‎ eklenmelidir.

    Örnek:

    İsim ‎x‎ ile başlamalıdır ve ‎a-dA-D‎: ‎@x[a-dA-D]‎ kapsamından bir karakter içerebilir.

  • «Alias» türündeki değişkenler ve «Property» türündeki POU'lar için önek ‎{datatype}‎ yer tutucusu ile tanımlanabilir.

«Değişkenler için ön ekler»

Veri türü veya kapsamına bağlı olarak bir önek tanımlanabilen tüm değişkenler için organizasyonel düğüm.

«POU'lar için ön ekler»

Önek tanımlanabilen tüm POU türleri ve yöntem kapsamları için organizasyonel düğüm

«DUT'lar için Önekler»

Önek tanımlanabilen DUT veri tipleri (yapı, numaralandırma, takma ad veya birlik) için organizasyonel düğüm

«Özel tipler için ön ekler»

Özel özel tipler için organizasyonel düğüm (özellikle kütüphanelerden gelenler)

Listeyi kurallarla genişletebilirsiniz: Altındaki boş alana tıklayın. «Input Assistant» iletişim kutusunda, özel bir türün adını belirtin veya özel bir tür seçin.

Bir sözleşmeyi silmek için, sözleşmeyi seçin ve [Del] tuşuna basın.

Not: Bu kurallar, ‎{attribute 'nameprefix' := '<prefix>'}‎ özniteliği ile tanımlanan öneklere göre önceliğe sahiptir.

Seçenekler

«Önekten sonraki ilk karakter büyük harf olmalıdır»

_cds_icon_option_activated: Statik analiz, değişken adının tanımlanan önekten sonraki ilk karakteri büyük harf olmadığında bir değişken için hata bildirir.

«Kapsam önekini veri türü önekiyle birleştirme»

_cds_icon_option_activated: İsim alanı olarak, bir değişken tanımlanmış ön eke ve ardından veri türü için tanımlanmış ön eke sahip olmalıdır.

Örnek: Aşağıdaki ön ekler tanımlanmıştır: «VAR_GLOBAL» için ‎g_‎ ve «REAL» veri türü için ‎r‎. Kod analizi, ‎g_r‎ ön ekine sahip olmayan global REAL değişkenleri için hatalar bildirir.

_cds_icon_option_deactivated: Bir değişken için ad alanına ilişkin kurallar belirtilmişse, bu kurallar dikkate alınır. Sonuç olarak, tüm veri türü kuralları göz ardı edilir.

Örnek: Aşağıdaki ön ekler tanımlanmıştır: «VAR_GLOBAL» için ‎g_‎ ve «REAL» veri türü için ‎r‎. Kod analizi yalnızca ‎g_‎ ön ekine sahip olmayan global ‎REAL‎ değişkenleri için hata raporlar.

«Birleştirilebilir veri türleri için özyinelemeli önekler»

_cds_icon_option_activated: Birleşik veri türlerinin değişkenleri, tanımlanan adlandırma kurallarını izleyen bileşik öneklere sahip olmalıdır.

Örnek:

‎ppiVariable : POINTER TO POINTER TO INT;‎

‎p‎ öneki ‎POINTER‎ veri türündeki değişkenler için, ‎I‎ öneki ise ‎INT‎ veri türü için tanımlanmıştır. Statik analiz, ‎ppi‎ ön ekine sahip olmayan ‎POINTER TO POINTER TO INT‎ türündeki tüm değişkenler için hata raporlar.

‎refaiVar : REFERENCE TO ARRAY[1..3] OF INT;‎

‎ref‎ öneki ‎REFERENCE TO‎ veri türü için, ‎a‎ öneki bir dizi için ve ‎I‎ öneki ‎INT‎ veri türü için tanımlanmıştır. Statik analiz, ‎refai‎ ön ekine sahip olmayan ‎REFERENCE TO ARRAY[1..3] OF INT‎ türündeki tüm değişkenler için hata raporlar.

Örnek

Aşağıdaki adlandırma kuralı çoğunlukla "Tanımlayıcılar" bölümünde açıklanan önerilere karşılık gelir.

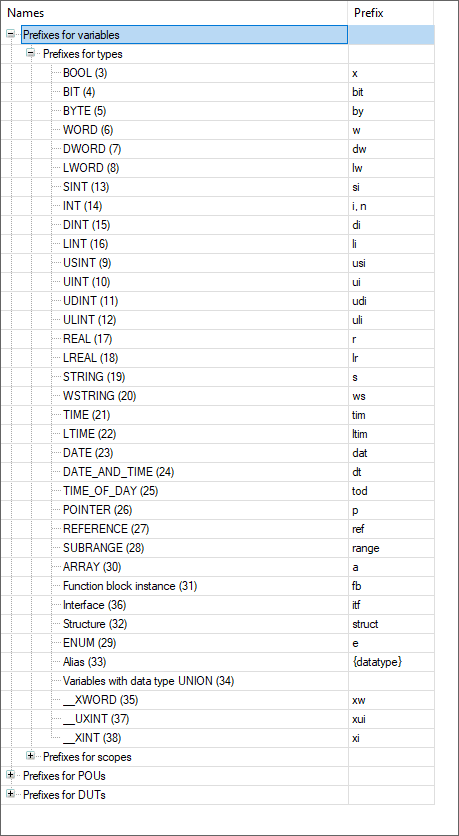

_san_prefixes_for_variables_types

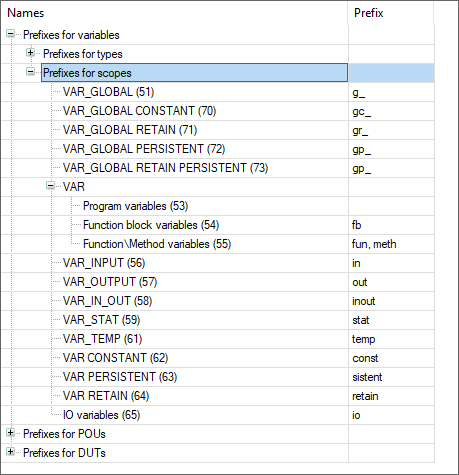

_san_prefixes_for_variables_scopes

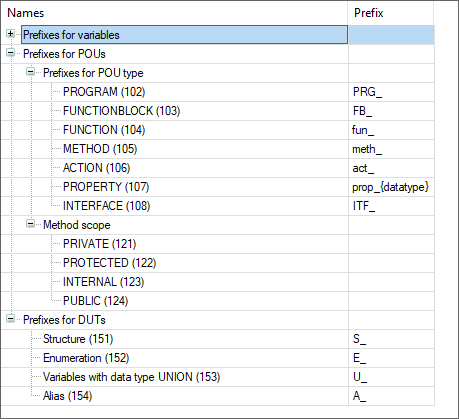

_san_prefixes_for_pous_and_duts

Örnek

Adlandırma kuralı (1) standart POU ‎TON‎ ile ilgilidir. Sonuç olarak, POU özel kütüphanesinin bildirimleri "ton_" öneki için kontrol edilir. Daha fazla adlandırma kuralı eklemek için boş alana (2) tıklayın.

_san_img_prefixes_for_user_defined_types
