G/Ç modülleri için TU531 ve TU532

TU531, G/Ç terminal ünitesi, 120/230 V AC, vidalı terminaller
TU532, G/Ç terminal ünitesi, 120/230 V AC, yaylı terminaller
TU532-XC, G/Ç terminal ünitesi, 120/230 V AC, yaylı terminaller, XC versiyonu
TU532-H, G/Ç terminal ünitesi, çalışırken değiştirilebilir, 120/230 V AC, yaylı terminaller
TU532-H-XC, G/Ç terminal ünitesi, çalışırken değiştirilebilir, 120/230 V AC, yaylı terminaller, XC versiyonu

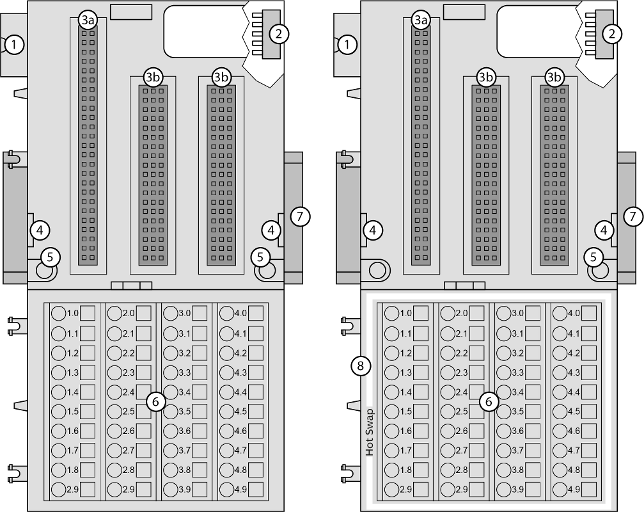

1

Önceki terminal ünitesini, CPU terminal tabanını veya iletişim arayüz modülünü terminal ünitesine bağlamak için G/Ç veri yolu (10 pin, erkek)

2

Diğer terminal ünitelerini bağlamak için G/Ç veri yolu (10 pin, dişi)

3a

Takılan G/Ç modüllerini bağlamak için fiş (2 x 25 pin)

3b

Takılan G/Ç modüllerini bağlamak için fiş (3 x 19 pin)

4

Bu yere yerleştirilen bir tornavida ile terminal ünitesi ve bitişik G/Ç terminal ünitesi birbirinden itilebilir

5

Vida montajı için delikler

6

Sinyaller ve proses besleme gerilimi için 40 terminal

7

DIN rayı

8

Beyaz kenarlık terminal ünitesinin çalışırken değiştirilebilme özelliğini gösterir

Giriş/çıkış modülleri (G/Ç modülleri) G/Ç terminal ünitesine takılır. Düzgün bir şekilde takıldıklarında, iki mekanik kilit ile sabitlenirler. Tüm bağlantılar terminal ünitesi üzerinden kurulur, bu da terminal ünitesindeki kablolamayı bozmadan G/Ç modüllerinin çıkarılmasına ve değiştirilmesine olanak tanır.

TU531 ve TU532 terminal üniteleri özellikle 115 V AC içeren AC500/S500 G/Ç modülleri ile kullanılmak üzere tasarlanmıştır ... 230 V AC girişler ve/veya 120/230 V AC röle çıkışları.

XC versiyonu

XC = eXtreme Conditions

Olağanüstü koşullar

Aşırı ortam koşullarında kullanım için terminal ünitelerinde Snowflake, 1_4 işareti yoktur XC versiyonu.

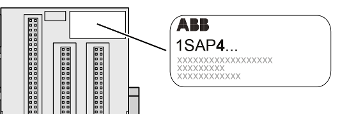

Part no. 1SAP4... (etiket) içindeki 4 şekli XC versiyonunu tanımlar.

Terminaller

Vidalı terminaller			Yay terminalleri
Kondüktör		Tornavida	Kondüktör		Tornavida (terminali açar)

Terminaller 1.8 ... 4.8 ve 1.9 ... 4.9 terminal ünitesi içinde elektriksel olarak birbirine bağlıdır.

Terminaller, takılan modülden bağımsız olarak her zaman aynı atamaya sahiptir:

Terminaller 1.8 ... 4.8: proses besleme gerilimi UP = +24 V DC
Terminaller 1.9 ... 4.9: proses besleme gerilimi ZP = 0 V

Diğer terminallerin atanması, takılan iletişim arayüz modülüne bağlıdır (kullanılan ilgili modülün açıklamasına bakın).

Modülün devresi için 24 V DC besleme gerilimi G/Ç genişletme veriyolundan (G/Ç veriyolu) gelir.
