TB5600, TB5610, TB5620, TB5640, TB5660

TB5600-2ETH: 1 işlemci modülü, ağ arayüzü ile 2 Ethernet RJ45, 1 CAN ve 1 COM1
TB5610-2ETH: 1 işlemci modülü, 1 iletişim modülü, ağ arayüzü ile 2 Ethernet RJ45, 1 CAN ve 1 COM1
TB5620-2ETH: 1 işlemci modülü, 2 iletişim modülü, ağ arayüzü ile 2 Ethernet RJ45, 1 CAN ve 1 COM1
TB5640-2ETH: 1 işlemci modülü, 4 iletişim modülü, ağ arayüzü ile 2 Ethernet RJ45, 1 CAN ve 1 COM1
TB5660-2ETH: 1 işlemci modülü, 6 iletişim modülü, ağ arayüzü ile 2 Ethernet RJ45, 1 CAN ve 1 COM1
Aşırı ortam koşullarında kullanım için XC versiyonu mevcuttur

TB56xx-2ETH terminal tabanları sadece PM56xx-2ETH işlemci modülleri ile kullanılabilir.

Tab. 129: TB56xx-2ETH(-XC) ve PM56xx(-XC) kombinasyonu
İşlemci modülü	PM5630	PM5650	PM5670	PM5675
TB5600-2ETH	0 yuva	0 yuva	0 yuva	0 yuva
TB5610-2ETH	1 yuva	1 yuva	1 yuva	1 yuva
TB5620-2ETH	2 yuva	2 yuva	2 yuva	2 yuva
TB5640-2ETH	-	4 yuva	4 yuva	4 yuva
TB5660-2ETH	-	-	6 yuva ¹)	6 yuva ¹)
Açıklamalar: Yuvalar iletişim modüllerini veya AC500-S modüllerini bağlamak için kullanılabilir. Bir terminal tabanına yalnızca bir AC500-S modülünün bağlanabileceğini unutmayın. ¹) PM567x, ≥ C0 dizinine sahip olmalıdır.

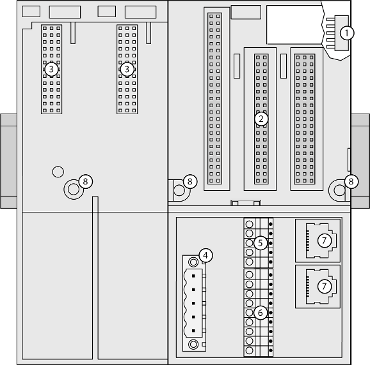

Aşağıdaki şekilde örnek olarak TB5620-2ETH gösterilmektedir.

G/Ç terminal birimlerini bağlamak için G/Ç veri yolu (10 pimli, dişi)

İşlemci modülü için kullanılabilir bir yuva

İletişim modülleri için yuvalar

CAN için arayüz (5 pimli terminal bloğu, çıkarılabilir)

Güç kaynağı (5 pimli terminal bloğu, çıkarılabilir)

Seri arayüz COM1 (9 pimli terminal bloğu, çıkarılabilir)

Ethernet bağlantısı için RJ45 dişi konnektör

Vida montajı için delikler

XC versiyonu

XC = eXtreme Conditions

Olağanüstü koşullar

Aşırı ortam koşullarında kullanım için klemens tabanlarında Snowflake, 1_4 işareti yoktur XC versiyonu.

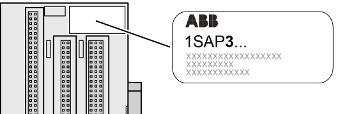

Part no. 1SAP3... (etiket) içindeki 3 şekli XC versiyonunu tanımlar.
