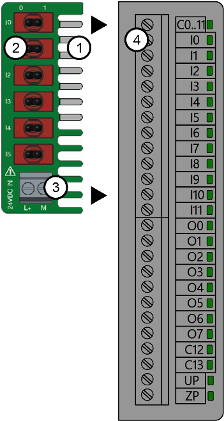

TA5400-SIM - Giriş simülatörü

1

Giriş simülatörünü G/Ç konnektörleri için terminal bloğuna bağlamak için kontaklar

2

Dijital girişler için 6 anahtar DI0 ... DI5 (0 açık anahtar, 1 kapalı anahtar anlamına gelir)

3

Güç kaynağı için vidalı terminal bloğu

4

G/Ç konnektörleri için vidalı terminal bloğu(ları)

Amaçlanan amaç

TA5400-SIM

TA5400-SIM giriş simülatörü yalnızca AC500-eCo işlemci modülleri PM50x2 için test ve eğitim amaçlıdır.

Üretken bir sistemde sürekli çalışmaya izin verilmez.

TA5400-SIM giriş simülatörü sadece vida tipi terminal blokları ile kullanılabilir.

TA5400-SIM giriş simülatörü yaylı tip terminal blokları ile kullanılmamalıdır.

Test ve eğitim amaçlı çevresel koşullar

Ürünün işlevselliğini bozmamak için, her türlü rahatsız edici çevresel etkiden kaçının:

Parametrelerin normal aralıkta olduğundan emin olun:

TA5400-SIM giriş simülatörü, I0 ... dijital girişlerine 6 dijital 24 V DC giriş sinyalini simüle edebilir. I5 dahili G/Ç'lar.

TA5400-SIM giriş simülatörü ile dijital 24 V DC girişler I0 ... I5 ayrı ayrı KAPALI ve AÇIK konuma getirilebilir:

Boyutlar

Boyutlar mm cinsinden ve parantez içinde inç cinsindendir.

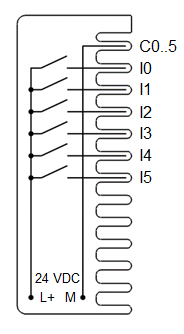

Elektrik diyagramı

Aşağıdaki şema TA5400-SIM giriş simülatörünün bağlantısını göstermektedir.

NOT

TA5400-SIM giriş simülatöründe hasar riski!

TA5400-SIM giriş simülatörü bağlıyken terminal bloğunu çıkarmayın.

Terminal bloğuna bağlıyken giriş simülatörüne mekanik güç uygulamayın.

Her iki durumda da giriş simülatörü hasar görebilir.

Montaj

Giriş simülatörünün yerleştirilmesi

İşlemci modülünün güç kaynağının kapalı olduğundan emin olun.

DİKKAT

PLC modüllerine zarar verme riski!

PLC modülleri aşırı gerilimler ve kısa devreler nedeniyle hasar görebilir.

Sistem üzerinde çalışmadan önce tüm gerilim kaynaklarının (besleme ve proses gerilimi) kapalı olduğundan emin olun.
DİKKAT

Giriş simülatörüne ve PLC modüllerine zarar verme riski!

Giriş simülatörünün terminal bloğuna asla 24 V DC'den yüksek gerilimler bağlamayın.

Giriş simülatörü yalnızca AC500-eCo işlemci modülleri PM50x2 ile kullanılabilir.

Giriş simülatörünü asla başka cihazlarla birlikte kullanmayın.

Giriş simülatörü sadece vidalı terminal blokları ile kullanılabilir.

Giriş simülatörü yalnızca test ve eğitim amaçlıdır.

Üretken sistemlerde asla kullanmayın.
Dahili G/Ç'ların tüm kelepçelerinin tamamen açık olduğundan emin olun.

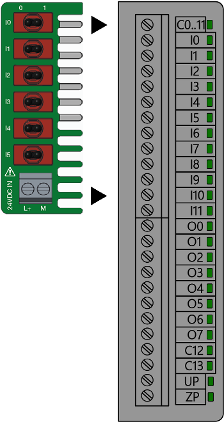

TA5400-SIM giriş simülatörünü şekilde gösterildiği gibi vidalı terminal bloğuna takın.
Dahili G/Ç kelepçelerinin tüm vidalarını sıkın.
Tüm anahtarların KAPALI durumda (0) olduğundan emin olun.
TA5400-SIM'in güç kaynağına 24 V DC bağlayın (L+ ve M). Vidaları sıkın.
İşlemci modülü güç kaynağı kablolarını bağlayın (24 V DC)⮫ «Pin ataması».

Demontaj

Giriş simülatörünün kaldırılması

İşlemci modülünün güç kaynağının kapalı olduğundan emin olun.

DİKKAT

PLC modüllerine zarar verme riski!

PLC modülleri aşırı gerilimler ve kısa devreler nedeniyle hasar görebilir.

Sistem üzerinde çalışmadan önce tüm gerilim kaynaklarının (besleme ve proses gerilimi) kapalı olduğundan emin olun.
TA5400-SIM güç kaynağı kablolarını (24 V DC) düz uçlu bir tornavida ile güç kaynağı terminal bloğundan (L+ ve M) ayırın.
Dahili G/Ç'ların tüm vidalarını gevşetin.
Giriş simülatörünü sol tarafa doğru çekerek çıkarın.

Teknik veriler

AC500-eCo adresindeki sistem verileri geçerlidir ⮫ «Sistem verileri AC500-eCo»

Bu nedenle aşağıda yalnızca ek ayrıntılar belgelenmiştir.

Tab. 394: Modülün teknik verileri
Parameter		Value
Proses besleme gerilimi
	Bağlantılar	+24 V DC için terminal (L+) ve 0 V DC için terminal (M)
	Nominal değer	24 V DC
	Maks. dalgalanma	5 %
Ağırlık		18 g
Montaj konumu		Yatay veya dikey

Sipariş verileri

Part no.	Description	Product life cycle phase *)
1SAP 187 600 R0001	TA5400-SIM, PM50x2 için giriş simülatörü	Active

*) Yaşam döngüsündeki modüller Classic stoktan temin edilebilir ancak yeni kurulumların planlanması ve devreye alınması için önerilmez.
