Hedeflenen amaç
PM50xx işlemci modülleri için TA5300-CVR seçenek kartı yuvası kapakları, kullanılmayan seçenek kartı yuvalarını korumak için gereklidir.
DİKKAT
Yaralanma ve ürüne zarar verme riski!
Opsiyon kartı takılı değilken her zaman opsiyon kartı yuvası kapağını takın.
Opsiyon kartı yuvası kapağı kaybolursa, lütfen yedek TA5300-CVR (1SAP187500R0001) sipariş edin.
CPU'yu asla açık opsiyon kartı yuvası ile çalıştırmayın, aksi takdirde ciddi yaralanmalara ve/veya ürünün hasar görmesine neden olabilir.
AC500-eCo işlemci modülleri, seçenek kartı yuva kapaklarıyla birlikte teslim edilir.
Bir opsiyon kartı takmadan önce opsiyon kartı yuvası kapağı çıkarılmalıdır.
TA5300-CVR seçenek kartı yuvası kapakları yedek parça olarak mevcuttur.

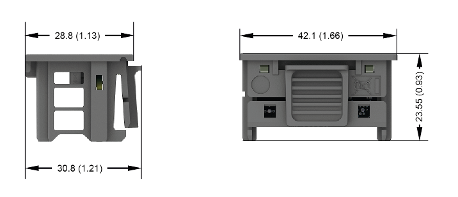

Boyutlar
Boyutlar mm cinsinden ve parantez içinde inç cinsindendir.

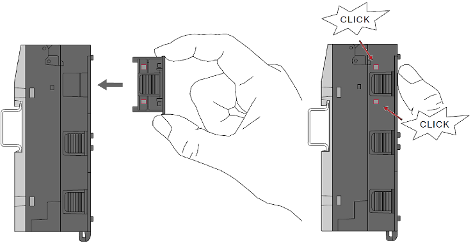

Opsiyon kartı yuvası kapağının takılması
-
İşlemci modülü PM50xx'in kullanılmayan seçenek kartı yuvasına takmak için seçenek kartı yuvası kapağına bastırın.
-
Opsiyon kartı yuvası kapağı kullanılmayan opsiyon kartı yuvasına oturmalıdır.

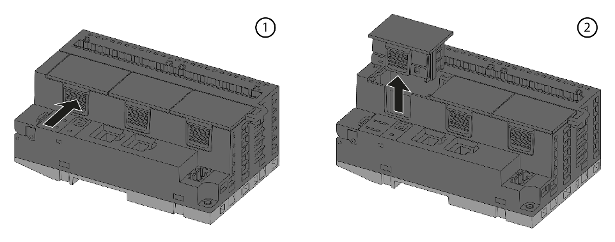

Opsiyon kartı yuvası kapağının çıkarılması
-
Takılı seçenek kartı yuvası kapağının yan tarafına bastırın.
-
Aynı zamanda, seçenek kartı yuvası kapağını PM50xx işlemci modülünün seçenek kartı yuvasından dışarı çekin.
Teknik veriler
AC500-eCo adresindeki sistem verileri geçerlidir ⮫ «Sistem verileri AC500-eCo»
Bu nedenle aşağıda yalnızca ek ayrıntılar belgelenmiştir.
|
Parameter |
Value |
|
|---|---|---|
|
Ağırlık |
47 g |
|
|
Boyutlar |
42,1 mm x 30,8 mm x 23,55 |
|
Sipariş verileri
|
Part no. |
Description |
Product life cycle phase *) |
|---|---|---|
|
1SAP 187 500 R0001 |
TA5300-CVR: opsiyon kartı yuva kapağı, çıkarılabilir plastik parça, paketleme birimi başına 6 adet |
Active |
*) Yaşam döngüsündeki modüller Classic stoktan temin edilebilir ancak yeni kurulumların planlanması ve devreye alınması için önerilmez.
