Kaynak indirme/yüklemedl-permalink__symbolPermalink

Kaynak indirme

Ön Koşullar

  • İletişim ayarları doğru

  • Proje PC'ye kaydedilir

  • PLC bağlı

  1. PLC'ye giriş yapın.

  2. Menüde «Çevrimiçi  Bağlı cihaza kaynak indirme» öğesine tıklayın.

    Proje arşivi PLC'ye indirilecektir.

  3. İndirmeyi doğrulamak için «PLC_AC500_V3» düğümüne çift tıklayın, «Files» görünümünü seçin ve Runtime görünümünün «PlcLogic» klasörüne çift tıklayın (gerekirse Runtime görünümünün yenile düğmesine tıklayın).

    İndirme işlemi başarılı olursa Archive.prj dosyası görünecektir.

    Runtime_Archive.prj

Kaynak yükleme

Ön Koşul

  • PLC üzerinde proje arşivi mevcut (önceki kaynak indirmeden)

  • PLC bağlı

Kullanılan Automation Builder sürümüne bağlı olarak, açılan pencerelerin düzeni değişebilir.

  1. Automation Builder adresini açın.

  2. Menüde «Dosya  Kaynak yükleme...» öğesine tıklayın.

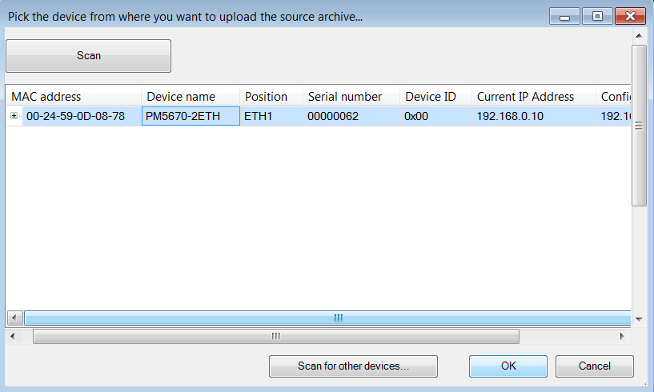

    Bir pencere «Kaynak arşivi yüklemek istediğiniz cihazı seçin...» görünür.

    Scan_Window

    Bir hata alırsanız [Diğer cihazları tara] öğesine tıklayın.

  3. Arşivle birlikte PLC'nizi seçin ve [OK] adresini tıklayın.

    «Proje Arşivini Çıkar» iletişim kutusu görüntülenir.

    Select_Folder

  4. Tercih ettiğiniz klasörü seçin ve [Extract] adresini tıklayın.

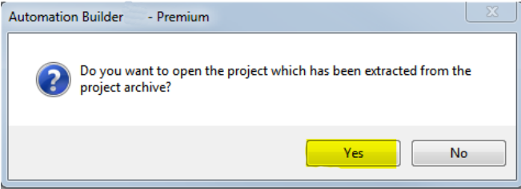

    Ardından proje arşivini açmanız istenir.

    Click_Yes

  5. [Evet] adresini tıklayın.

    Proje açılıyor.

    Yükleme başarılı oldu.
