Çevrimiçi modda proje ağacıdl-permalink__symbolPermalink

Automation Builder dahili olarak çevrimiçi moda girdiğinde, yapılandırılmış tüm iletişim modüllerinin durumunu gösterir.

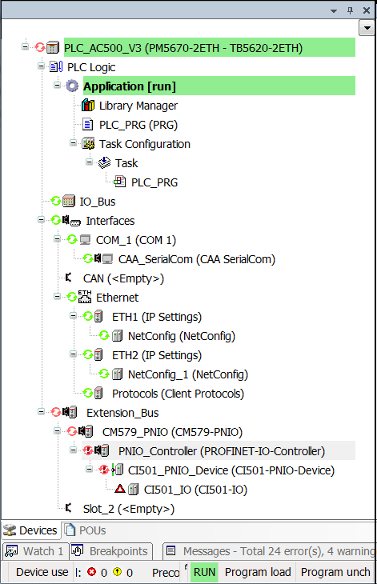

Bağlantı durumu, cihaz ağacındaki bir sembol ile tanınabilir:

  • Device_ok Tanı mesajları olmayan cihaz

  • Device_nokTeşhis mesajları olan cihaz veya cihaz teşhisi devre dışı ⮫ «Cihaz teşhisi»

  • Device_ok_new Tanı mesajları olmayan, ancak aşağıdaki dalda en az bir cihazda tanı mesajları olan cihaz

  • Device_nok_new Tanı mesajları olan ve aşağıdaki dalda en az bir cihazda tanı mesajları olan cihaz

  • Warndreieck_Onlinediagnosis Cihaz tanımlama mesajına yanıt vermiyor ve çevrimiçi bağlantı için uygun değil

new_icons_cut_ready

Tanımlama çevrimiçi modda yapılır.

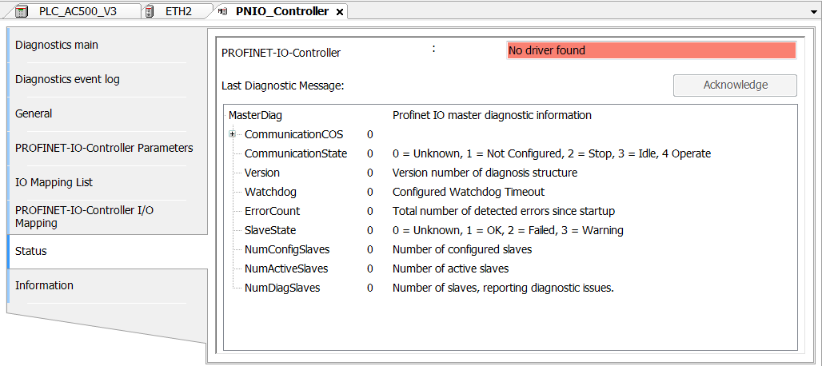

  • Aygıt ağacının bir öğesine çift tıklayın ve «Status» sekmesini seçin.

    Teşhis bilgileri mevcut olacaktır.

status_tab_cutready

Teşhis açıklamaları

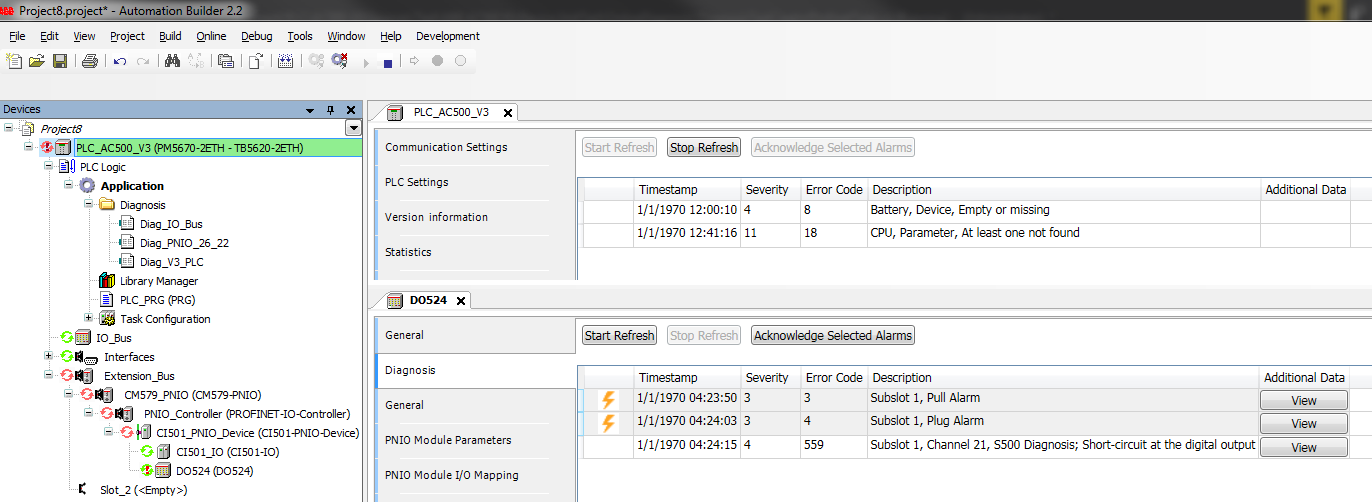

General_View_2

Kullanıcı, cihaz ağacında teşhis mesajı olan cihazın yanında bir ünlem işareti ile bilgilendirilecektir. Tanı mesajları «Tanı» sekmesinde verilmektedir.

Alarmlar, teşhis tablosunun ilk sütununda bir şimşek ile gösterilecektir.

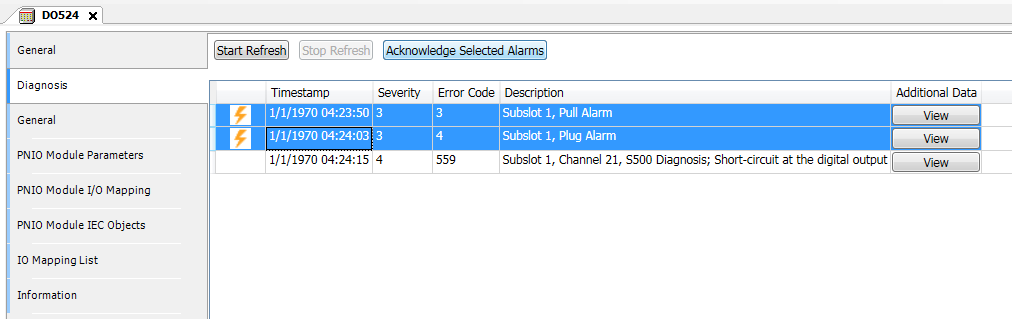

Bir alarmı onaylama

  1. Tanı yenilemesini [Stop refresh](Yenilemeyi durdur) düğmesine tıklayarak durdurun.

  2. Bir veya daha fazla alarm seçin ve [Acknowledge selected alarms](Seçili alarmları bildir) seçeneğine tıklayın.

Diagnosis_View_Acknowledge

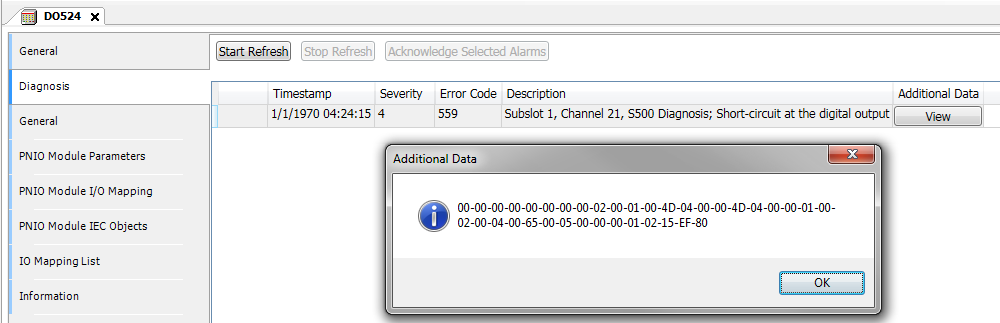

Bazı tanı mesajları ek veriler içerir. Daha fazla analiz için ek tanıyı (hex olarak) görmek üzere [View] düğmesine tıklayın. [View] düğmesi mevcut değilse, bu tanı mesajı için ek veri mevcut değildir.

Ek verileri [CTRL] + [C] ile panoya kopyalayabilirsiniz.

Additional_Data

Automation Builder adresinde bir IEC uygulaması oluştururken, teşhis metin listeleri oluşturulacak ve teşhis klasörünün altındaki cihaz ağacına eklenecektir. Bu metin listeleri, PLC uygulamasındaki teşhis fonksiyonları tarafından hata numaralarına karşılık gelen metinleri göstermek için kullanılan cihaz tipine özgü teşhis metinlerini içerir.

Diagnosis_Text_Lists

Tanı metin listeleri PLC'ye yalnızca projede bir görselleştirme mevcut olduğunda indirilecektir.

Metin listeleri görselleştirme ile birlikte otomatik olarak PLC'ye indirilecektir.

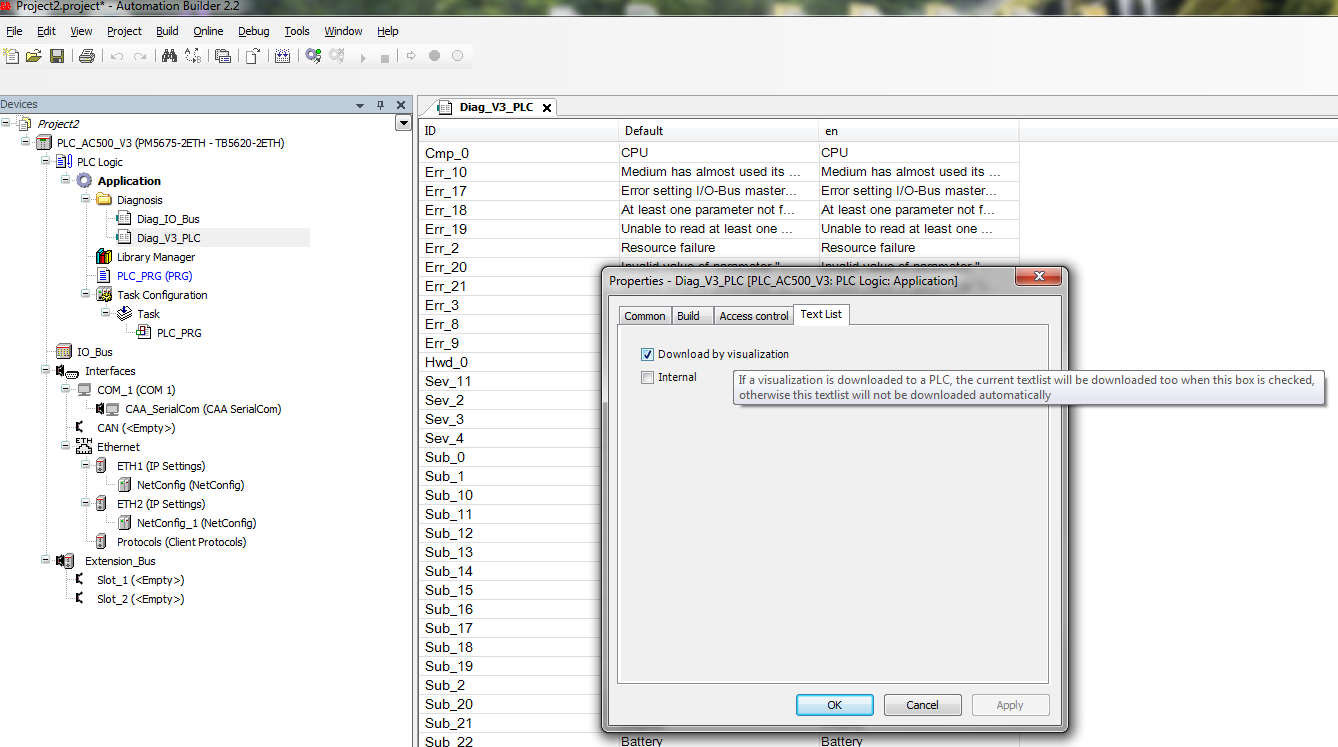

Metin listelerinin indirilmesiyle ilgili bir sorun varsa, ayarların doğru olduğundan emin olun:

  1. Bir metin listesine sağ tıklayın ve «Özellikler» öğesini seçin.

  2. «Metin Listesi» sekmesini açın. «Download by visualization» onay kutusu seçilmelidir.

    Diagnosis_Text_Lists_automatically_Download
