DX571 - Dijital giriş/çıkış modülüdl-permalink__symbolPermalink

  • 8 dijital giriş 24 V DC / 24 V AC (I0 ... I7) 1 grupta

  • 8 dijital normalde açık röle çıkışı 24 V DC / 24 V AC veya 100 V AC ... 240 V AC, 2 A maks. (NO0 ... NO7) 2 grup halinde

  • Grup bazında galvanik izolasyonlu

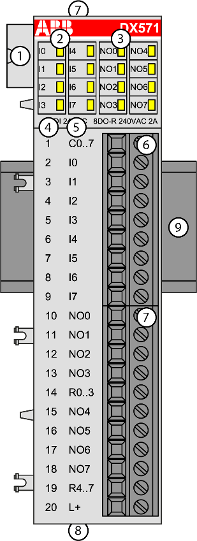

DX571-01

1

G/Ç veri yolu

2

8 sarı LED, I0 ... girişlerinin sinyal durumlarını gösterir. I7

3

8 sarı LED NO0 ... çıkışlarının sinyal durumlarını gösterir. NO7

4

Terminal numarası

5

Sinyal adı tahsisi

6

Giriş sinyalleri için terminal bloğu (9 pimli)

7

Çıkış sinyalleri için terminal bloğu (11 pimli)

8

Vidalarla duvara montaj için 2 delik

9

DIN rayı

  • Hedeflenen amaç
  • İşlevsellik
  • Bağlantılar
  • G/Ç yapılandırması
  • Parametrelendirme
  • Teşhis
  • Durum LED'leri
  • Teknik veriler
  • Boyutlar
  • Sipariş verileri
