DO562 - Dijital çıkış modülüdl-permalink__symbolPermalink

  • 16 dijital çıkış 24 V DC (O0 ... O15) 1 grupta

  • Modül bazında galvanik izolasyonlu

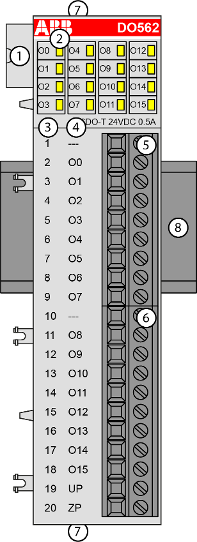

DO562-01

1

G/Ç veri yolu

2

16 sarı LED, O0 ... çıkışlarının sinyal durumlarını gösterir. O15

3

Terminal numarası

4

Sinyal adı tahsisi

5

Çıkış sinyalleri için terminal bloğu (9 pimli)

6

Çıkış sinyalleri için terminal bloğu (11 pimli)

7

Vidalarla duvara montaj için 2 delik

8

DIN rayı

  • Hedeflenen amaç
  • İşlevsellik
  • Bağlantılar
  • G/Ç yapılandırması
  • Parametrelendirme
  • Teşhis
  • Durum LED'leri
  • Teknik veriler
  • Boyutlar
  • Sipariş verileri
