DI562 - Dijital giriş modülüdl-permalink__symbolPermalink

  • 16 dijital giriş 24 V DC / 24 V AC (I0 ... I15) 2 grup halinde

  • Grup bazında galvanik izolasyonlu

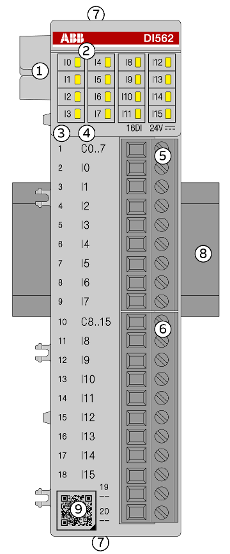

ILL_2024_DI562_Product Fig

1

G/Ç veri yolu

2

I0 ... girişlerinin sinyal durumlarını görüntülemek için 16 sarı LED I15

3

Terminal numarası

4

Sinyal adı tahsisi

5

Giriş sinyalleri için terminal bloğu (9 pimli)

6

Giriş sinyalleri için terminal bloğu (11 pimli)

7

Vidalarla duvara montaj için 2 delik

8

DIN rayı

9

Veri sayfası için QR kodu

  • Hedeflenen amaç
  • İşlevsellik
  • Bağlantılar
  • G/Ç yapılandırması
  • Parametrelendirme
  • Teşhis
  • Durum LED'leri
  • Teknik veriler
  • Boyutlar
  • Sipariş verileri
