DA502 - Dijital/Analog giriş/çıkış modülü dl-permalink__symbolPermalink

  • 16 dijital çıkış, 24 V DC, 0,5 A maks.

  • 8 yapılandırılabilir dijital giriş/çıkış 24 V DC, 0,5 A maks.

  • 4 analog giriş, gerilim, akım ve RTD, işaret dahil 12 bit çözünürlük

  • 2 analog çıkış, gerilim ve akım, işaret dahil 12 bit çözünürlük

  • Hızlı sayaç

  • Modül bazında galvanik izolasyonlu

  • Aşırı ortam koşullarında kullanım için XC versiyonu mevcuttur

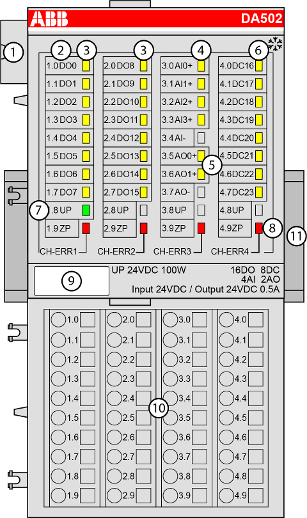

DA502-01

1

G/Ç veri yolu

2

Terminal numarası ve sinyal adı arasında atama

3

Dijital çıkışların sinyal durumlarını görüntülemek için 16 sarı LED DO0 ... DO15

4

Analog girişlerin sinyal durumlarını görüntülemek için 4 sarı LED AI0 ... AI3

5

Analog çıkışların sinyal durumlarını görüntülemek için 2 sarı LED AO0 ... AO1

6

Yapılandırılabilir dijital giriş/çıkışların sinyal durumlarını görüntülemek için 8 sarı LED DC16 ... DC23

7

1 yeşil LED proses besleme voltajının durumunu gösterir YUKARI

8

Hataları görüntülemek için 4 kırmızı LED

9

Etiket

10

Terminal ünitesi

11

DIN rayı

Snowflake, 1_4

XC versiyonu için imzalayın

  • Hedeflenen amaç
  • İşlevsellik
  • Bağlantılar
  • Dahili veri alışverişi
  • G/Ç yapılandırması
  • Parametrelendirme
  • Teşhis
  • Durum LED'leri
  • Ölçüm aralıkları
  • Teknik veriler
  • Boyutlar
  • Sipariş verileri
