CI512-ETHCATdl-permalink__symbolPermalink

  • 8 dijital giriş 24 V DC

  • 8 dijital çıkış 24 V DC, 0,5 A maks.

  • 8 yapılandırılabilir dijital giriş/çıkış 24 V DC, 0,5 A maks.

  • Kam anahtarı işlevselliği (ayrıca bkz. Genişletilmiş Kam Anahtarı Kitaplığı)

  • Genişletilmiş Cam anahtarı işlevselliği *)

    (ayrıca bkz. Genişletilmiş Kam Anahtarı Kitaplığı)

  • Modül bazında galvanik izolasyonlu

  • 10'a kadar S500 G/Ç modülü ile genişletilebilirlik *)

*) C0 ve üzeri cihaz endeksi için geçerlidir.

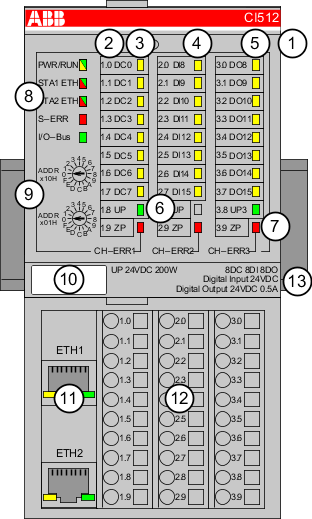

CI512-02

1

G/Ç veri yolu

2

Terminal numarası ve sinyal adı arasında atama

3

8 sarı LED, dijital yapılandırılabilir girişlerin/çıkışların sinyal durumlarını gösterir (DC0 ... DC7)

4

8 sarı LED dijital girişlerin sinyal durumlarını gösterir (DI0 ... DI7)

5

Dijital çıkışların sinyal durumlarını görüntülemek için 8 sarı LED (DO0 ... DO7)

6

UP ve UP3 besleme gerilimini gösteren 2 yeşil LED

7

Hataları görüntülemek için 3 kırmızı LED (CH-ERR1, CH-ERR2, CH-ERR3)

8

5 Sistem LED'leri: PWR/RUN, NET, DC, S-ERR, G/Ç-Bus

9

2 döner anahtar (gelecekteki genişletmeler için ayrılmıştır)

10

Etiket

11

Ethernet terminal ünitesi üzerindeki arayüzler (ETH1, ETH2)

12

Terminal ünitesi

13

DIN rayı

  • Hedeflenen amaç
  • İşlevsellik
  • Bağlantılar
  • Ethernet bağlantı noktalarının atanması
  • Dahili veri alışverişi
  • Adresleme
  • G/Ç yapılandırması
  • Parametrelendirme
  • Teşhis
  • Durum LED'leri
  • Teknik veriler
  • Boyutlar
  • Sipariş verileri
