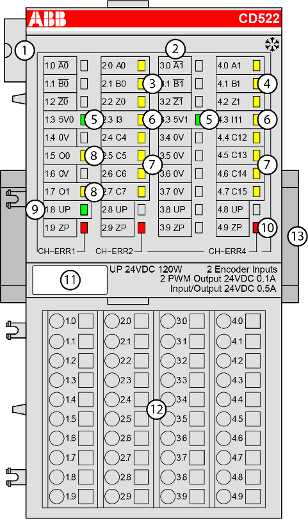

Terminal No. ve sinyal adı tahsisi

Enkoder 0 girişinin sinyal durumlarını gösteren 3 sarı LED

Enkoder 1 girişinin sinyal durumlarını gösteren 3 sarı LED

5-V güç kaynağı durumlarını göstermek için 2 yeşil LED

2 sarı LED, dijital giriş I3 ve I11'in sinyal durumunu gösterir

Giriş/çıkış sinyal durumlarını görüntülemek için 8 sarı LED

PWM/nabız çıkışlarının sinyal durumlarını görüntülemek için 2 sarı LED

1 yeşil LED proses voltajını gösterir YUKARI

Hataları görüntülemek için 3 kırmızı LED

Etiket

Terminal ünitesi

DIN rayı
