AI523 - Analog giriş modülüdl-permalink__symbolPermalink

  • 16 yapılandırılabilir analog giriş (I0 ... I15) 2 grup halinde (1.0 ... 2.7 ve 3.0 ... 4.7)

    Çözünürlük İşaret dahil 12 bit

  • Modül bazında galvanik izolasyonlu

  • Aşırı ortam koşullarında kullanım için XC versiyonu mevcuttur

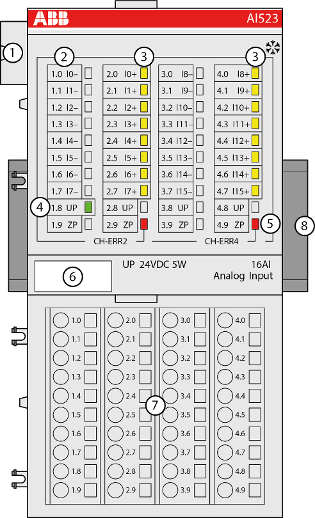

AI523-01

1

G/Ç veri yolu

2

Terminal numarası ve sinyal adı arasında atama

3

16 sarı LED analog girişlerdeki sinyal durumlarını gösterir (I0 ... I15)

4

1 yeşil LED proses besleme voltajının durumunu gösterir YUKARI

5

Hataları görüntülemek için 2 kırmızı LED

6

Etiket

7

Terminal ünitesi

8

DIN rayı

Snowflake, 1_4

XC versiyonu için imzalayın

  • Hedeflenen amaç
  • İşlevsellik
  • Bağlantılar
  • Dahili veri alışverişi
  • G/Ç yapılandırması
  • Parametrelendirme
  • Teşhis
  • Durum LED'leri
  • Ölçüm aralıkları
  • Teknik veriler
  • Boyutlar
  • Sipariş verileri
