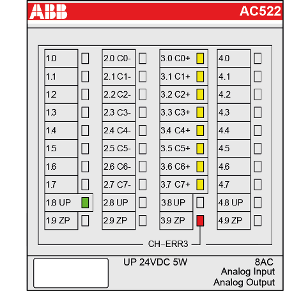

Güç AÇIK prosedürü sırasında modül otomatik olarak başlatılır. Bu süre boyunca tüm LED'ler (kanal LED'leri hariç) AÇIK durumdadır.
|
LED |
Eyalet |
Renk |
LED = KAPALI |
LED = AÇIK |
LED yanıp söner |
|
|---|---|---|---|---|---|---|
 |
Girişler/çıkışlar 00...07 |
Analog giriş/çıkış |
Sarı |
Giriş/çıkış KAPALI |
Giriş/çıkış AÇIK (parlaklık analog sinyalin değerine bağlıdır) |
-- |
|
YUKARI |
Proses gerilimi 24 V DC terminal üzerinden |
Yeşil |
Proses voltajı eksik |
İşlem gerilimi TAMAM |
-- |
|
|
CH-ERR3 |
Kanal hatası, hata mesajları grup 3'te birleştirildi |
Kırmızı |
Hata yok veya işlem voltajı eksik |
İlgili grup içinde ciddi hata |
Grubun bir kanalında hata |
|
