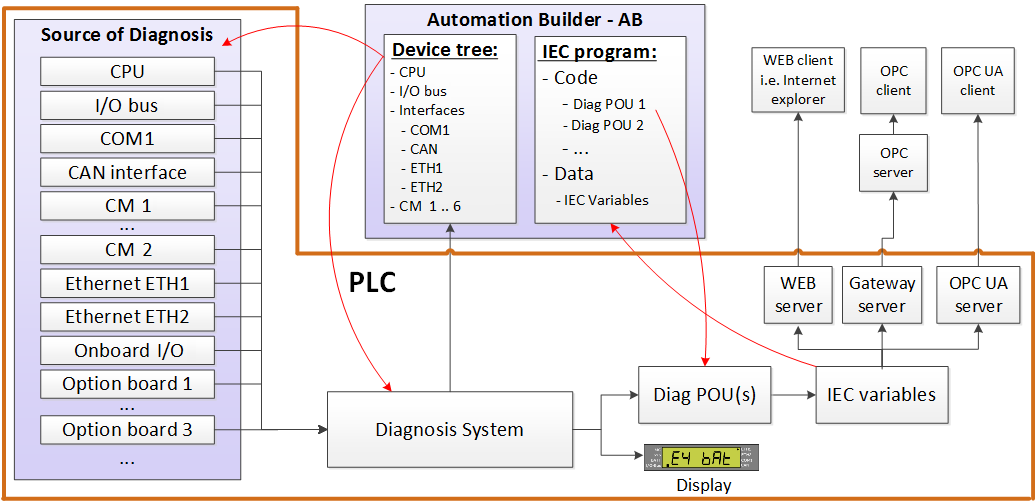

Teşhis sistemi, çeşitli haberleşme ağlarının özel niteliklerini dikkate alarak CPU ve lokal arabirimlerinin, bağlı S500 G/Ç cihazlarıyla G/Ç veriyolunun ve iletişim modülleri aracılığıyla bağlanan haberleşme ağlarının tek tip teşhisini sağlar. Güvenlik CPU'su da teşhis sistemine entegre edilmiştir.
Cihazların teşhis verilerine şu şekilde erişilebilir
-
CPU ekranı
-
Automation Builder
-
IEC uygulaması
Bilgileri, örneğin web sunucusu veya OPC UA sunucusu tarafından bildirmek üzere iletmek için, IEC uygulamasında alınan veriler değişkenlerde saklanabilir.
Tüm teşhis verileri bir cihaza atanır. Sistem tanısı (örn. pil zayıf) CPU cihazından veya alt nesnelerden birinden geliyor (örn. bir task nesnesinin watchdog tanısı).
Teşhis, Automation Builder cihaz ağacında gösterimi olan cihazlar için kullanılabilir.
Tanı mesajları bir hatanın ciddiyetini içerir. Hata şiddeti, sistem davranışını tanımlamak için kullanılabilir, örneğin hata LED'ini etkinleştirmek veya PLC'yi durdurmak ⮫ «Hata şiddeti».
CPU ve haberleşme ağı cihazlarından teşhis mesajları almak için fonksiyon bloklarının nasıl entegre edileceği ve kullanılacağına ilişkin ayrıntılar uygulama örneklerinde verilmiştir: ⮫ IEC uygulamasında teşhis için uygulama örneği, ⮫ teşhis için uygulama örneği.
Teşhis mesajı türleri
-
Bir olayı cihazın mevcut durumunu açıklar. Bunun kabul edilmesi gerekmez.
-
Bir alarmı belirli bir zamanda bir teşhis mesajı olduğunu açıklar. Cihazın mevcut durumu hakkında hiçbir şey söylemez.
Alarmlar kullanıcı tarafından onaylanmalıdır. Onaylandıktan sonra alarm tüm tüketiciler için kaybolur.
Her teşhis mesajının bir gelme zamanı vardır.
Cihaz durumu
Teşhis ile ilgili olarak, farklı cihaz durumları vardır:
-
Olaysız ve onaylanmamış alarmları olmayan cihaz.
-
Olayları veya onaylanmamış alarmları olan cihaz.
-
Cihaz yanıt vermiyor ve çevrimiçi bağlantı için uygun değil.
Teşhis açıklamaları
Teşhis mesajları tüm tüketiciler için her zaman mevcuttur.
-
ABB PLC:
-
Olaylar ve onaylanmamış alarmlar.
-
Her arıza tespit mesajının geliş zamanı, yeri, hata numarası ve metni.
-
-
3rd parti cihazları:
-
Olaylar ve onaylanmamış alarmlar.
-
Her arıza tespit mesajının geldiği zaman, konum ve hata numarası.
-
Bir standarttan veya cihaz açıklamasından mevcutsa açık metin bilgisi.
-
Eğer varsa: Genişletilmiş teşhis: Manuel analiz için cihazdan gelen ek veriler.
-
Genişletilmiş teşhis
Bazı cihazlar genişletilmiş teşhis sağlayabilir. Cihaza bağlı bu ek teşhis yalnızca talep üzerine toplanacak ve cihaz türüne özgü olacaktır (örneğin, PROFINET G/Ç kontrol cihazında veri yolu tarama talebi). Ana amaç, tipik olarak hata numaralarında makul bir şekilde saklanamayan çok özel bilgilerin gerekli olduğu devreye alma kullanım durumlarını kapsamaktır.
