AC500 High Availability sistemi, birincil PLC kapatıldığında, çöktüğünde veya durdurulduğunda veya ikincil PLC hala bağlantıya sahipken birincil PLC haberleşme ağı iletişimini kaybettiğinde (ETH'nin kesilmesi veya arızalı MRP anahtarı) bir geçiş gerçekleştirir.

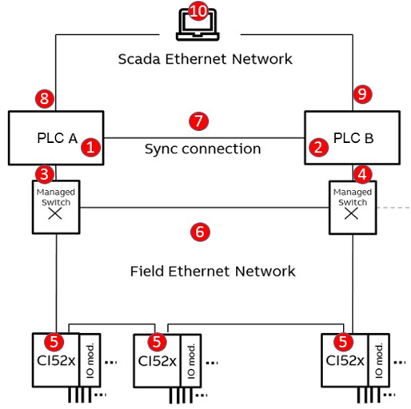

Aşağıdaki şekilde farklı kullanım durumları ve tepki süreleri özetlenmiştir.
Tepki ve teşhis mesajlarını içeren aşağıdaki kullanım durumu tablosu, Senkronizasyonun SCADA ağı üzerinden, «lifecom2» saha ağı üzerinden ve PLC A'nın birincil olduğu kuruluma dayanmaktadır.
|
Dava |
Kullanım durumu |
Reaksiyon |
Teşhis mesajı *) |
|---|---|---|---|
|
1 |
Birincil PLC kapatılmış, çökmüş veya durdurulmuş. |
İkincil PLC'ye geçiş. CI52x çıkışları geçiş süresi boyunca dondurulur. |
İkincil |
|
2 |
İkincil PLC kapatılmış, çökmüş veya durdurulmuş. |
Geçiş yok, işlem devam ediyor. |
Birincil |
|
3 |
Birincil PLC, haberleşme ağı CI52x modülleriyle bağlantısını kaybederken ikincil PLC'nin hala bir bağlantısı var. |
İkincil PLC'ye geçiş. CI52x çıkışları geçiş süresi boyunca dondurulur. |
Birincil |
|
4 |
İkincil PLC, bir veya daha fazla CI52x modülüyle bağlantısını kaybeder. |
Geçiş yok, işlem devam ediyor. |
İkincil |
|
5 |
CI52x modülü durduruldu/ kapatıldı. |
Geçiş yok, işlem devam ediyor. |
Birincil ve ikincil |
|
6 |
Field Ethernet ağında bağlantı kesildi. |
Ethernet ağ yapısına ve kullanılan yedeklilik mekanizmalarına bağlı olarak bir yeniden yapılandırma süresi mevcuttur. |
«lifecom2» kayıp ve CI modülü kayıp hataları birincil ve ikincil olarak oluşturulacaktır. |
|
7 |
Senkronizasyon bozuk ve «lifecom2» bağlı (CI bağlı). |
Senkronizasyon bozuldu 1- geçiş yok, süreç devam ediyor. |
«lifecom2»Primary lost ve Sync lost hatası gösterilecektir. |
|
Sync 1 kesilir 2 ve Sync Sync 2'ye geçer, geçiş olmaz, Sync verileri diğer dahili PLC portundan geçer. |
Birincil ve ikincil. Çalışma zamanı hatası 16#4096 oluşturulacaktır. |
||
|
Sync bağlı ve «lifecom2» bozuk (CI bağlı). |
«lifecom2» bozuk 3. «lifecom2» ve CI modülü aynı portta yapılandırılmışsa, ikincil PLC'ye geçin. |
CI modülü kayıp ve «lifecom2»Birincil Birincil kayıp hataları belirtilecektir. |
|
|
«lifecom2» bozuk4. «lifecom2» ve CI modülü farklı bağlantı noktalarında yapılandırılmışsa, geçiş yapılmaz. |
«lifecom2»Birincil Birincil kayıp hatası gösterilecektir. |
||
|
Senkronizasyon ve «lifecom2» bozuk |
Her iki PLC de birincil |
Diğer CPU etkin değil, «lifecom1» kayıp, «lifecom2» kayıp, Sync kayıp |
|
|
8 |
Birincil PLC kaybeder Sync bozulur ve «lifecom2» bağlanır (CI bağlı). SCADA ile bağlantı. |
SCADA tespit etmekten ve geçiş yapmaktan sorumludur. |
- |
|
9 |
İkincil PLC SCADA ile bağlantısını kaybeder. |
SCADA tespit etmekten ve geçiş yapmaktan sorumludur. |
- |
|
10 |
SCADA kırıldı |
SCADA tespit etmekten ve geçiş yapmaktan sorumludur. |
- |
|
11 |
Kullanıcı tarafından manuel geçiş. |
İkincil PLC'ye geçiş. CI52x çıkışları geçiş süresi boyunca dondurulur. |
- |
|
*) Diyagnoz açıklaması, fonksiyon bloğu açıklamasına bakın. 1) Dual Sync devre dışı. 2) Dual Sync etkinleştirildi. 3) «lifecom2» ve aynı ETH portunda yapılandırılmış CI modülü. 4) «lifecom2» ve farklı ETH portlarında yapılandırılmış CI modülü. |
|||
