Tab: Çerçeve yapılandırması

Sembol:

İşlev: Sekme, aşağıda açılan görselleştirmenin çerçeve arayüzünü yapılandırmak için bir düzenleyici sağlar. Bu düzenleyici, çerçeve arayüzü için özellikleri tanımlamak ve ardından her birini ayrıntılı olarak yapılandırmak için kullanılır. Görselleştirme bir çerçeve ile bir üst görselleştirmede referans alınıyorsa, gerçek değerler burada yapılandırılan ve aktarım parametreleri olarak işlev gören özellikler aracılığıyla yapılandırılabilir. Referans verilen görselleştirmeye sahip çerçeve daha sonra tıpkı bir görselleştirme öğesi gibi kendini gösterir ve aynı düzenleyiciler tarafından desteklenir.

adresini arayın: Görselleştirme nesnesi açıldığında otomatik

Bir görselleştirmenin çerçeve arayüzünü anlaşılır kılmak için, çerçevenin mümkün olduğunca az varsayılan özelliğini parametre olarak geçirmenizi öneririz.

Çerçeve arayüzüne sahip bir görselleştirme, bir çerçeve öğesi aracılığıyla başka bir görselleştirme tarafından referans alındığında, burada ağaç görünümünde görüntülenen özellikleri de beraberinde getirir. Referans görselleştirmesinde, daha sonra sıradan bir görselleştirme öğesi gibi kendini gösterir: kategorize edilmiş ve hiyerarşik olarak düzenlenmiş özelliklerle. Ve veri türüyle eşleşen düzenleyicilerle değeri belirtmeye yardımcı olacak düzenleyicilerle.

Tab. 744: Sütunların açıklaması
Hiyerarşik ağaç görünümü kategoriler ile	Bir görselleştirme öğesinin «Özellikler» görünümüne karşılık gelir Bir çerçeve arayüzü, kategoriler kullanılarak tematik olarak gruplandırılabilen ve hiyerarşik olarak düzenlenebilen özelliklerden oluşur.
«Öğe açıklaması»	Görselleştirmeyi bir çerçevede referans olarak kullanırken görselleştirme düzenleyicisinde görüntülenen açıklama
«Mülkiyet»	Hiyerarşik ağaç görünümünün bir düğümü olarak temsil edilen harici olarak görünür özellik Düğüm tipleri: Astlar da dahil olmak üzere kategori düğümleri: Tanımlayıcı ile (kategori adı) Yapılandırma olmadan Bir kategori, özellikleri bir konteynere benzer şekilde (değerleri depolayamadan) tek bir kategoride birleştirir. Özelliklerin hiyerarşik olarak yapılandırılmasına izin verir Örnek: `‎Image‎`, `‎Label‎` Astlar da dahil olmak üzere düğümler: Tanımlayıcı ile (özellik adları) Ağaç görünümünün sütunlarında yapılandırma ile, bu nedenle normal yazı tipinde görüntülenir Örnek: `‎Show image‎`, `‎Image‎` Standart özellik düğümleri Çerçevenin özelliklerinden seçilir Yapılandırmanın burada değil çerçeve öğesinde olduğunu belirtmek için gri yazı tipinde Varsayılan «Konum», «Merkez», «Mutlak hareket» ve «Durum değişkenleri» özellikleri her zaman arayüze eklenir (varsayılan olarak).
«Varsayılan Değer»	«Özellikler» görünümünde «Değer» altında görüntülenir (orada başka bir şey yapılandırılmamışsa) Değişken türünün değişmez veya değişken olmasına göre Örnek: `‎250‎`
«Değişken Tip»	Proje genelinde mevcut veri tipleri arasından seçilen özelliğin değişken tipi (temel veri tipleri, kullanıcı tanımlı veri tipleri, fonksiyon blokları, kütüphane POU'ları) Örnek: `‎INT‎`, `‎PropertyNames.Colors‎`
«Metin Kimliği»	Özelliğin adını yerelleştirmek için proje genelindeki bir metin listesinden ID Örnek: `‎PropertyNames.Value‎`
«Tanım Kimliği»	Mülkün açıklamasına atıfta bulunan proje genelindeki bir metin listesinden ID Örnek: `‎PropertyNames.Value_Desc‎`
«Editör Tipi»	Çerçevenin eleman özelliğini yapılandırırken açılacak satır içi düzenleyicinin türü: «Metin», «Değişken», «Renk», «Yazı Tipi», «Metin Kutusu», «Test Listesi», «Resim» veya «Combo Box için Editör»
«Değişken»	Arayüz değişkenine veya proje değişkenine bağlantı Örnek: `‎iIn‎`, `‎iMin‎`, `‎iMax‎`, `‎font‎`, `‎font.Label‎`, `‎sl.Label‎`

Örnek: ‎Gauge‎ görselleştirme

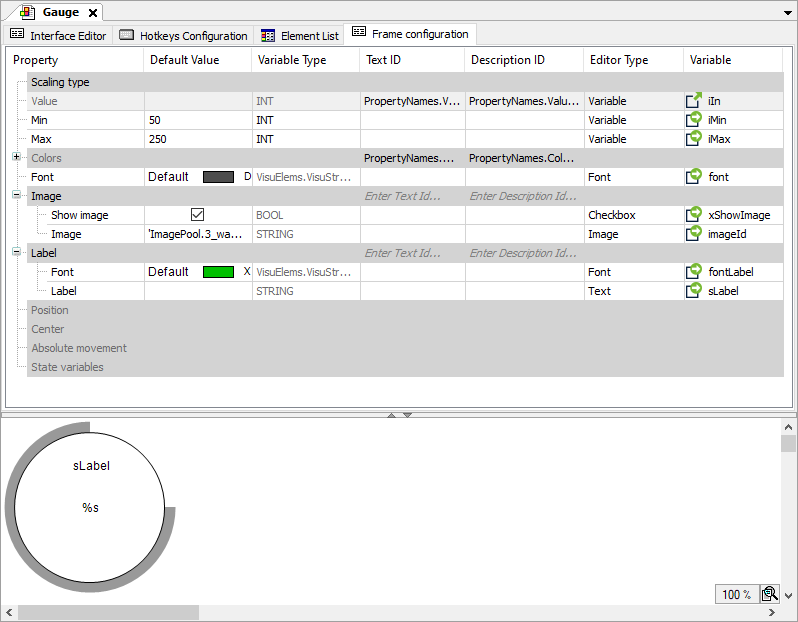

Res. 300: Çerçeve yapılandırması `‎Gauge‎`

‎Gauge‎ adresinin çerçeve arayüzü aşağıdaki özellikleri parametre olarak alır: ‎Scaling type‎, ‎Value‎, ‎Min‎, ‎Max‎, ‎Colors‎, ‎Font‎, ‎Image‎, ve ‎Label‎. Ayrıca, varsayılan ‎Position‎, ‎Center‎, ‎Absolute movement‎ ve ‎State variables‎ özellikleri parametrelendirilebilir.
