Basınç kontrol modunun kontrol felsefesi

Basınç kontrol modu bu işlem sırasını takip eder:

  1. İşlem başlatıldığında, ilk pompa «TimeToRunMinSpeed» süresinde tanımlanan süre boyunca «MinimumSpeed» hızında çalışır. Bu işlemle boru kademeli olarak dolmaya başlar ve ardından PID kontrolünün normal çalışması devreye girer.

  2. PID, yüzde cinsinden çıktı üretmek için gerekli basınç ile gerçek basıncı karşılaştırır. Bu çıkış «PmpPressureDistributor» fonksiyon bloğuna bağlanmalıdır.

  3. «PmpPressureDistributor» fonksiyon bloğu «PidOut» adresini alır. Dağıtıcı, PID çıkışını ana pompa için hız cinsinden dönüştürür.

  4. «PmpSequenceGen» fonksiyon bloğu «MasterPump» bilgisine sahiptir.

  5. «PidOut» bu yöntemde hız açısından ölçeklendirilir:

    «MasterPump'ın hız referansı» = («NominalSpeed» of «MasterPump») * («PidOut»/100)

  6. PID çıkışı arttıkça ana pompanın hızı da artar. Daha yüksek bir PID çıkışı yüksek talebi gösterir. Bir pompanın ihtiyacı karşılayamaması durumunda, basıncı korumak için suyu başlatmak ve beslemek için daha fazla pompaya (takipçiye) ihtiyaç vardır.

  7. «MasterPump» hız referansı «StartSpeedFwr[1]» değerinden daha fazla olacak şekilde artarsa, ağdaki ilk takipçi başlayacaktır. Hangi pompanın başlatılacağı bilgisi «PmpSequenceGen» fonksiyon bloğundan «NextPumpToStart» çıkışında gelir.

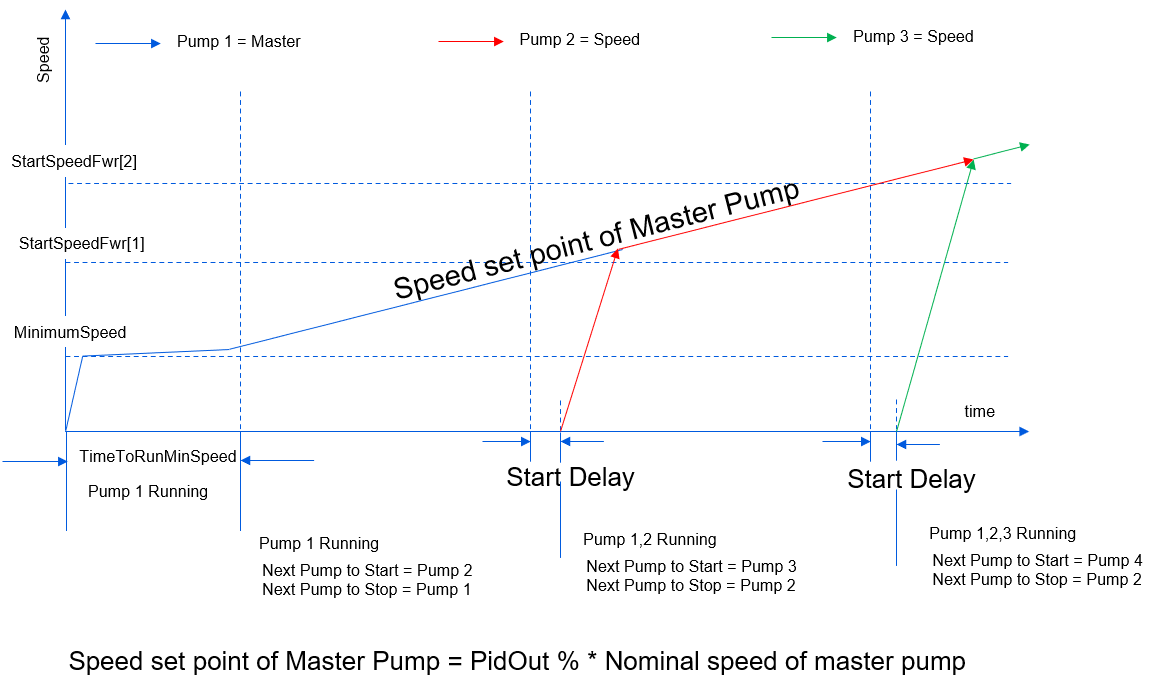

  8. Eğer «MasterPump» hız referansı «StartSpeedFwr[2]» değerinden daha fazla olacak şekilde artarsa, ikinci takipçi pompa başlar. Bu sıra, talepte bir artış olana kadar takip edilir. Aşağıdaki zamanlama diyagramına bakın.

    IG_2023_Pump_lib_pressure_control3

    Gecikmeyi Başlat: Bir sonraki pompayı başlatmak için gecikme süresi [s]

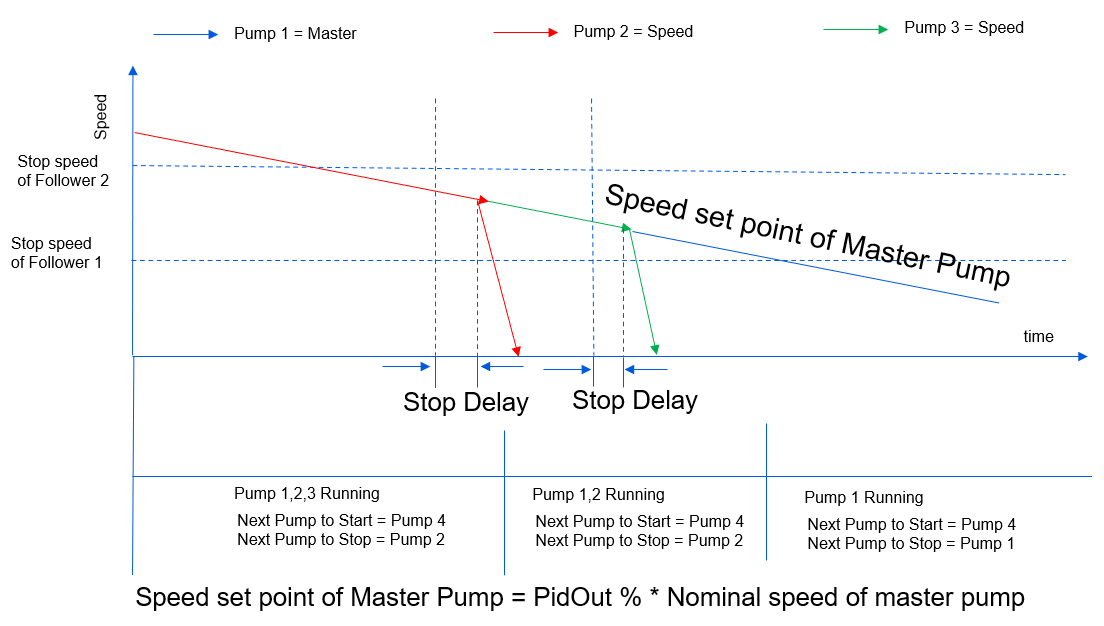

  9. Talep azaldığında da benzer şekilde master'ın hız referansı azalır. Aşağıdaki zamanlama diyagramına bakın. Ana pompanın hız referansı «StopSpeedFwr[1]» adresinin altına düştüğünde, ilk takipçi durur. Durdurulacak bir sonraki pompanın kimliği «PmpSequenceGen» adresinden «NextPumpToStop» olarak gelir. Eğer «MasterPump» hız referansı «StopSpeedFwr[2]» değerinden daha az olacak şekilde azalırsa, ikinci takipçi pompa durur. Bu sıra, talepte bir azalma olana kadar takip edilir.

    Yukarıdaki şekilde yer alan takipçi pompaların «FollowerMode»= 1, kopya ana hızında olduğu kabul edilir. Ayrıca «FollowerMode»= 2, sabit hız ise kendi bireysel hızlarında da çalışabilirler.

    IG_2023_Pump_lib_pressure_control4

    Gecikmeyi Durdur: Bir sonraki pompayı durdurmak için gecikme süresi [s]
