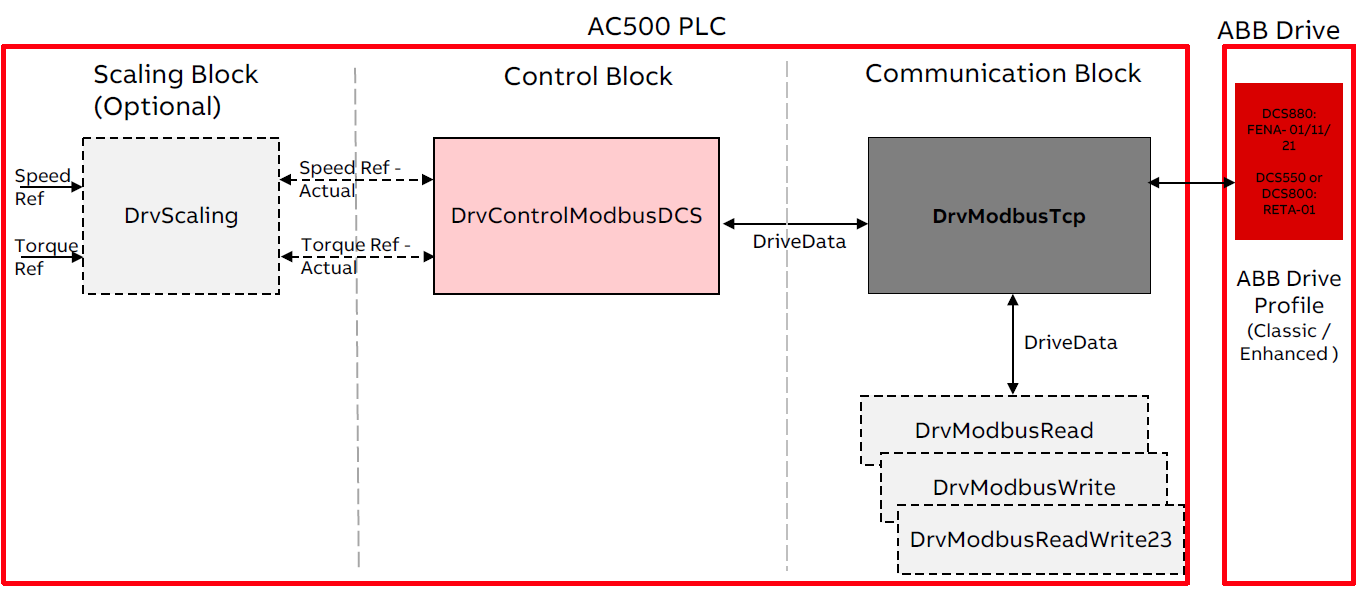

DCS550 ve DCS800 sürücüler
Yalnızca durum kelimesi, gerçek hız, kontrol kelimesi ve hız referansı alışverişi için:
-
AC500 programındaki iletişim fonksiyon bloğu:
«DrvModbusTcp» fonksiyon bloğunu kullanın. ⮫ «DrvModbusTcp»
-
«DrvModbusTcp»
-
AC500 programındaki kontrol fonksiyon bloğu:
Fonksiyon bloğunu kullanın «DrvControlModbusDCS». ⮫ «DrvControlModbusDCS»
-
Hız veya torkun ölçeklendirilmesi (isteğe bağlı):
«DrvScaling» fonksiyon bloğunu kullanın. ⮫ «DrvScaling»
Yukarıda belirtilen değerlerden daha fazlasını değiştirmek için ek olarak aşağıdaki blokları kullanın:
-
Değerleri okuyun:
«DrvModbusRead» fonksiyon bloğunu kullanın. ⮫ «DrvModbusRead»
-
Değerleri yazın:
«DrvModbusWrite» fonksiyon bloğunu kullanın. ⮫ «DrvModbusWrite»
-
Değerleri okuyun yazın:
«DrvModbusReadWrite23» fonksiyon bloğunu kullanın. ⮫ «DrvModbusReadWrite23»
DCS880 sürücüler
Yalnızca durum kelimesi, gerçek hız, kontrol kelimesi ve hız referansı alışverişi için:
-
Sürücü parametrelerindeki iletişim profili: ABB Klasik Sürüşler
-
AC500 programındaki iletişim fonksiyon bloğu:
«DrvModbusTcp» fonksiyon bloğunu kullanın. ⮫ «DrvModbusTcp»
-
«DrvModbusTcp»
-
AC500 programındaki kontrol fonksiyon bloğu:
Fonksiyon bloğunu kullanın «DrvControlModbusDCS». ⮫ «DrvControlModbusDCS»
-
Hız veya torkun ölçeklendirilmesi (isteğe bağlı):
«DrvScaling» fonksiyon bloğunu kullanın. ⮫ «DrvScaling»
Durum kelimesi, gerçek değer1 (hız), gerçek değer2 (tork), kontrol kelimesi, referans1 (hız), referans değer2 (tork) ve en fazla 12 değer sürücüden okunur ve en fazla 12 değer sürücüye yazılır:
-
Sürücü parametrelerindeki iletişim profili: ABB geliştirilmiş sürücüler
-
AC500 programındaki iletişim fonksiyon bloğu:
EnhancedProfile = TRUE girişi ile «DrvModbusTcp» fonksiyon bloğunu kullanın. ⮫ «DrvModbusTcp»
-
«DrvModbusTcp»
-
AC500 programındaki kontrol fonksiyon bloğu:
Fonksiyon bloğunu kullanın «DrvControlModbusDCS». ⮫ «DrvControlModbusDCS»
-
Hız veya torkun ölçeklendirilmesi (isteğe bağlı): «DrvScaling» fonksiyon bloğunu kullanın. ⮫ «DrvScaling»
Yukarıda belirtilen değerlerden daha fazlasını değiştirmek için ek olarak aşağıdaki blokları kullanın:
-
Değerleri okuyun:
«DrvModbusRead» fonksiyon bloğunu kullanın. ⮫ «DrvModbusRead»
-
Değerleri yazın:
«DrvModbusWrite» fonksiyon bloğunu kullanın. ⮫ «DrvModbusWrite»
-
Okuma Değerleri yazın:
«DrvModbusReadWrite23» fonksiyon bloğunu kullanın.⮫ «DrvModbusReadWrite23»
