Seviye kontrolü iki moda dayanmaktadır.
-
Boşaltma modu
-
Dolum modu
Seviye kontrol modu bu işlem sırasını takip eder:
-
«PmpLevelComparator» gerçek seviyeyi («ActLevel») ayarlanan başlangıç seviyeleri («StartLevel» [1...8]) ile karşılaştırır. Karşılaştırıcının talebe karar vermesine göre - «NoOfPumpDemand». Bu talep «PmpLevelDistributor» adresine girdi bilgisi olarak gider.
-
«PmpLevelDistributor» daha sonra gerekli pompaları başlatır. Pompaların VFD ile tahrik edilmesi durumunda, dağıtıcı her bir pompaya hız referansı da verir. Sıralamada hangi pompanın başlatılacağı bilgisi dağıtıcıya «PmpSequenceGen» tarafından verilir.

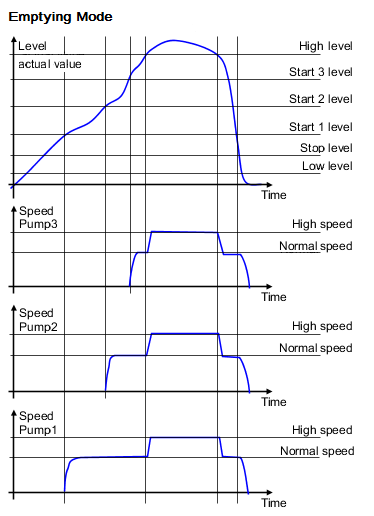

Zaman diyagramı: Boşaltma modu

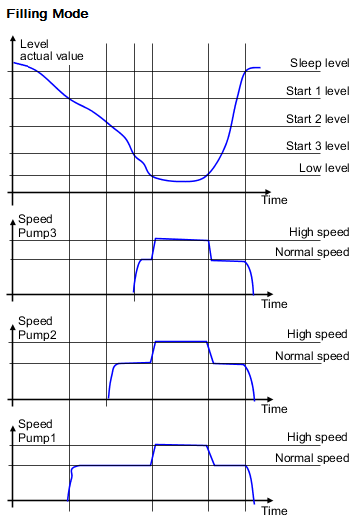

Zaman diyagramı: Dolum modu
